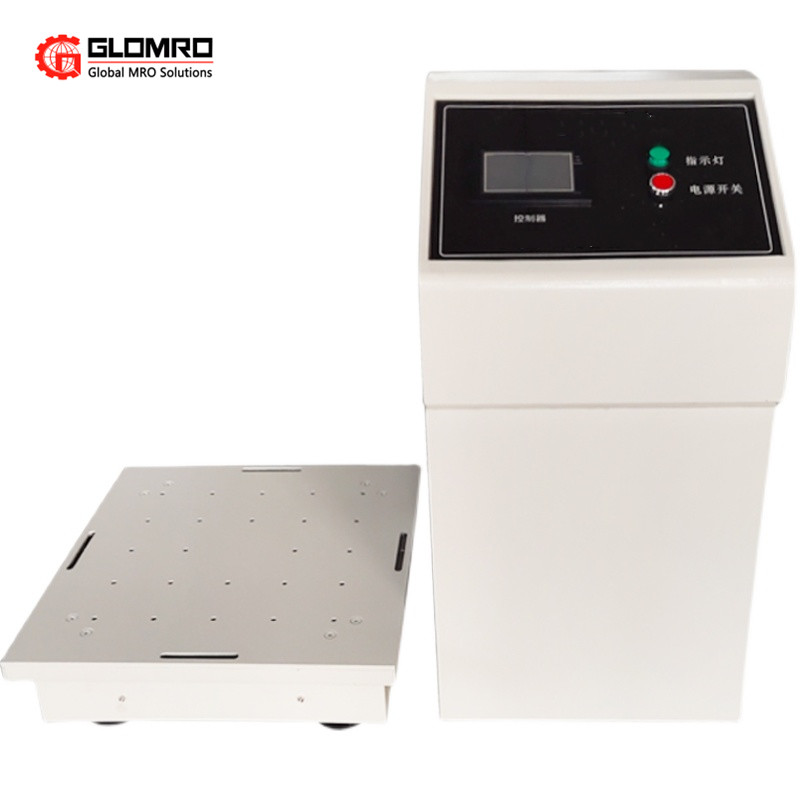

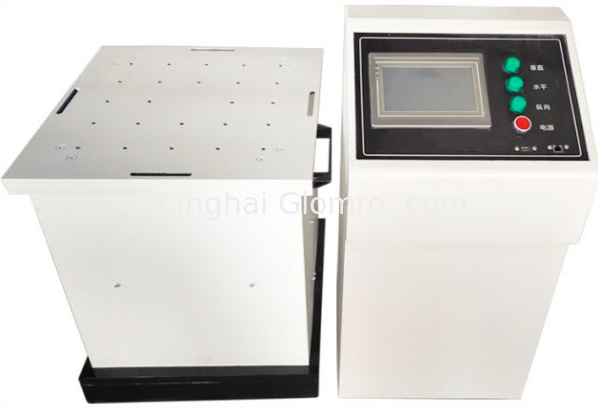

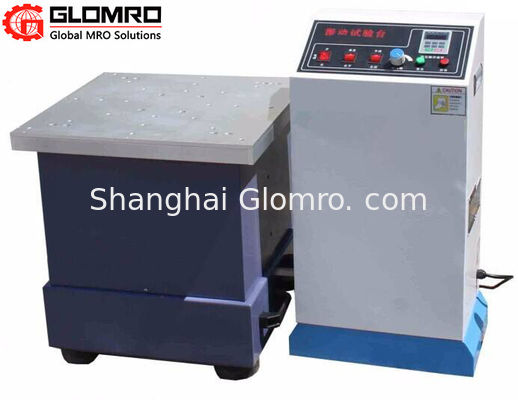

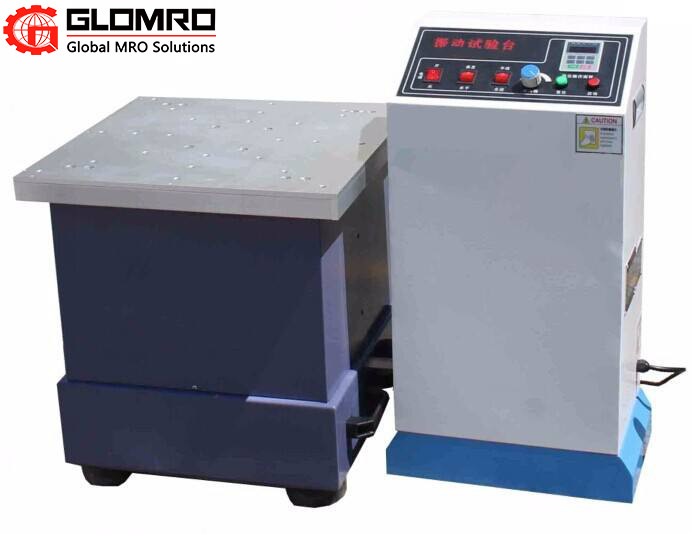

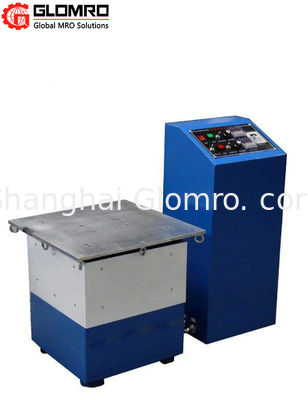

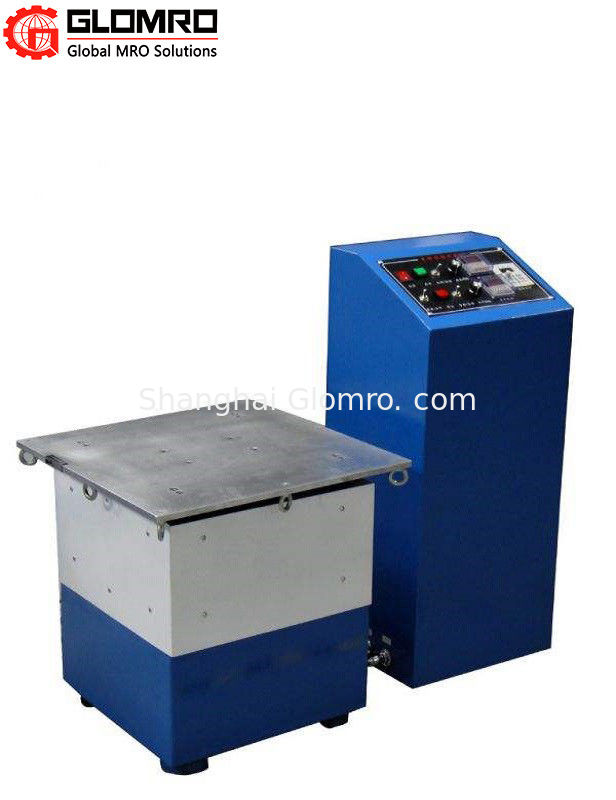

Tek yönlü (dikey/yatay) titreşim test cihazı/Elektromanyetik yüksek frekanslı titreşim test makinesi
HIZLI DETAYLAR
elektronik, elektromekanik, optik iletişim, ambalaj, otomotiv için uygundurparçalar, oyuncaklar ve diğer endüstri araştırma, geliştirme, kalite kontrol ve üretim. Kalitekontrol denetimi ve üretim hattı, montaj hattı. Kalite denetimi için daha uygundurürün kalitesini iyileştirmek için bitmiş ürün.Bağımsız olarak geliştirilen CIMS +FCS, sallama tablosu yazılım sistemi için benimsenmiştir, bu daivme sensörü ve PC izleme ile genişletilebilir ve yapılandırılabilir. En son uluslararası titreşim test standartları, sabit frekans, süpürme frekansı, frekans katlama, program, logaritma ve rastgele titreşim modlarının seçimini gerçekleştirmek için alıntılanmıştır.
| Ürün adı |
Model |
titreşim yönü |
Boyut |
Frekans aralığı |
Dikey titreşim
test standı |
BXT-160 |
dikey |
500x500x160MM |
1~600
|
Yatay titreşim
test standı |
BXT-260 |
yatay |
500x500x260MM |
1~2000 |
Dört boyutlu
sallama tablosu |
BXT-360 |
Dikey +yatay |
500x500x360MM |
1~3000 |
Altı boyutlu
sallama tablosu |
BXT-580 |
Yukarı ve aşağı
sol ve sağ
ön ve arka |
500x500x580MM |
1~5000 |
| Maksimum test yükü (KG) |
100 |
| Frekans aralığı (0.01Hz) |
1HZ~600HZ |
| Masa boyutu (CM) |
50*1*50 |
| Gövde boyutu(CM) |
Dikey+Yatay +ön ve arka (50*58*50) |
| Genlik |
0~5MM |
| Maksimum ivme |
20G |
| Titreşim yönü |
Dikey +yatay + ön ve arka
(otomatik altı boyutlu hepsi bir arada sallama tablosu) |
| frekans modülasyonu |
1-600Hz aralığında herhangi bir frekans |
| Frekans süpürme |
1-600Hz keyfi olarak ayarlanabilir, gerçek standart ileri geri süpürme |
| Programlanabilir fonksiyon |
1-600Hz, 1-8 bölüm her bölüm olabilir
keyfi frekans ve zaman ayarlanabilir, döngüsel olabilir |
| Frekans katlama |
8 bölüm çarpılır, düşükten yükseğe frekans yüksekten düşüğe frekans düşükten yükseğe ve sonra yüksekten yükseğe döngü |
| Logaritma fonksiyonu |
Aşağıdan yukarıya frekans, yukarıdan aşağıya frekans,
aşağıdan yukarıya frekans ve aşağıdan aşağıya
frekans-üç mod logaritmik/geri dönüştürülebilir |
| Titreşim dalga formu |
Yarım dalga/tam dalga |
| Zaman kontrolü |
Herhangi bir zaman ayarlanabilir |
| hassasiyet |
Frekans 0.01Hz'e kadar görüntülenebilir, hassasiyet 0.1Hz |
| Toplam güç |
2.6 KW |
| Güç kaynağı voltajı (V) |
220v |
| Fonksiyonu gerçekleştir |
Sinüs dalgası, FM, süpürme, programlanabilir,
frekans katlama, logaritma, zaman kontrolü, rastgele titreşim |
FONKSİYONLAR
1. Masa boyutu (mm): 500×1000 diğer boyutlar özelleştirilebilir
2. Genlik: 0~5mm
3. Maksimum yük: 100kg
4. Frekans: 1Hz~600Hz
5. Maksimum ivme: 0 ~ 20g (1g = 9.8m/S2)
6. Titreşim dalga formu: sinüs dalgası (yarım dalga, tam dalga)
7. Süpürme fonksiyonu (1~600Hz): (yukarı frekans/aşağı frekans/zaman aralığı) keyfi olarak standart ileri geri süpürme olarak ayarlanabilir.
8. Programlanabilir fonksiyon (1~600Hz): 1~15 segment. Her segmentin zamanı ve frekansı, döngü algılama fonksiyonunu gerçekleştirmek için keyfi olarak ayarlanabilir.
9. Titreşim yönü: 1 dikey (Z ekseni), 2 yatay (X, Y ekseni), 3 dikey + yatay (Y, X, Z ekseni)
10. Hassasiyet: frekans 0.01Hz'e kadar görüntülenebilir
11. Sallama tablosu gücü: 4.5kw
12. Güç kaynağı voltajı: 380V 50Hz
13. Maksimum akım: 10A
16. Zaman kontrolü: herhangi bir zaman ayarlanabilir (saniye)
17. Gerçekleştirilen fonksiyonlar: sinüs dalgası, FM, frekans süpürme, programlanabilir, maksimum ivme, genlik modülasyonu, zaman kontrolü.
18. Ölçüm cihazı (isteğe bağlı): genlik, ivme okumak isterseniz
AVANTAJLARI
1. X, Y ve Z ekseni titreşimi aynı tabloda gerçekleştirilebilir, program kontrolü, doğru vedengeli frekans ve uzun süreli çalışma sırasında kayma olmaz;
2. Tek nokta, segment ve çoklu segment zamanlama ile;
3. Farklı endüstrilerin test gereksinimlerini karşılamak için kademesiz genlik ayarı, frekans süpürme ve sabit frekans fonksiyonları ile;4. Gömülü genlik tahmin programı, dört noktalı senkron uyarma, düzgün masa
titreşimi;5. Güçlü elektromanyetik alanın parazitini çözmek için parazit önleyici devre eklenmiştir
kontrol devresi ve masa üstü manyetik olmayan ve statiktir.6. Kompozit endüstriyel malzemelerden yapılmış, hassas işleme, güzel ve cömert platform,
insancıl kullanım ve kontrol ve ekipmanın daha kararlı çalışmasını sağlamak için özel ölçüm ve kontrol modülü benimsenmiştir.
