Derinlik algılama: | 6 | çalışma frekansı: | 512K、1K 33K、83K |
---|---|---|---|
Konumlandırma doğruluğu: | Artı veya eksi %5'lik derinlik (bitişik boru hatlarından parazit yok) | Çalışma modu: | Tepe değer yöntemi/en düşük değer yöntemi/genişlik Tepe/tepe ok yöntemi |
Algılama modu: | Doğrudan bağlantı yöntemi/kelepçe yöntemi Endüksiyon yöntemi | ||
Vurgulamak: | Yeraltı Hat Kablo Dedektörü,6m Tel Hat Kablo Dedektörü,İndüksiyon Yeraltı Hat Dedektörü |
BAXIT boru dedektörü
Kısa tanıtım:
Yeraltı boru hattı dedektörü
Bu CİHAZ, YERALTI MUSLUK SU BORUSU, METAL BORU VE KABLOSUNUN KONUMUNU, VURUŞUNU VE DERİNLİĞİNİ, ÇELİK BORU HASAR NOKTASININ KONUMUNU VE BOYUTUNU, BORU ÖNLEYİCİ KATMANIN ÜZERİNE ZARAR VERMEZ, HIZLI VE DOĞRU BİR ŞEKİLDE TESPİT EDEBİLİR.
Su şirketi, gaz şirketi, demiryolu iletişimi, endüstriyel ve madencilik, altyapı birimlerinin yeraltı boru hatlarını dönüştürmek, bakımını yapmak ve araştırmak için gerekli araçlardan biridir.
Yeraltı boru hattı dedektörünün çalışma prensibi:
Çalışma prensibi: Bu cihaz, dijital filtreleme, kablosuz alım, yazılım kontrolü ve yüksek teknoloji ürünlerinin tasarımı ile birlikte iletim sürecinde elektromanyetik dalganın yansıma prensibine ve elektromanyetik indüksiyon prensibine dayanmaktadır.
Elektromanyetik indüksiyon: Temel çalışma prensibi, verici tarafından elektromanyetik dalgaların üretilmesi ve sinyallerin tespit edilen yeraltı metal kablolarına farklı iletim linkleri aracılığıyla iletilmesidir.Yeraltı metal kabloları elektromanyetik dalgaları algıladıktan sonra, yeraltı kablolarının yüzeyinde indüklenen akım oluşacak ve indüklenen akım kablolar boyunca çok uzağa yayılacaktır. elektromanyetik dalga, böylece yerdeki yerel kablo dedektörü alıcı algılaması, yeraltı kablolarında yerin üstündedir, elektromanyetik dalgaların alınan sinyal gücü değişikliği yoluyla elektromanyetik dalga sinyali alır, yeraltı kablolarının ve yönlerin konumunu ayırt edebilir.
Prensip şu koşullarda çalışır: Birincisi, elektriği iletecek şekilde donatılmış bir hatta elektrik akımı üretecek kadar elektrik enerjisi yayan bir sinyal kaynağı olmalı ve akım akarken çevresinde bir manyetik alan oluşturmalıdır. , manyetik alanı alabilen ve manyetik alanın değişen sürecini elektrik sinyalleri şeklinde gösterebilen bir devreye sahip olmak gerekir.
Yeraltı boru hattı dedektörü, verici ve alıcı olmak üzere iki ana bölüme ayrılmıştır.

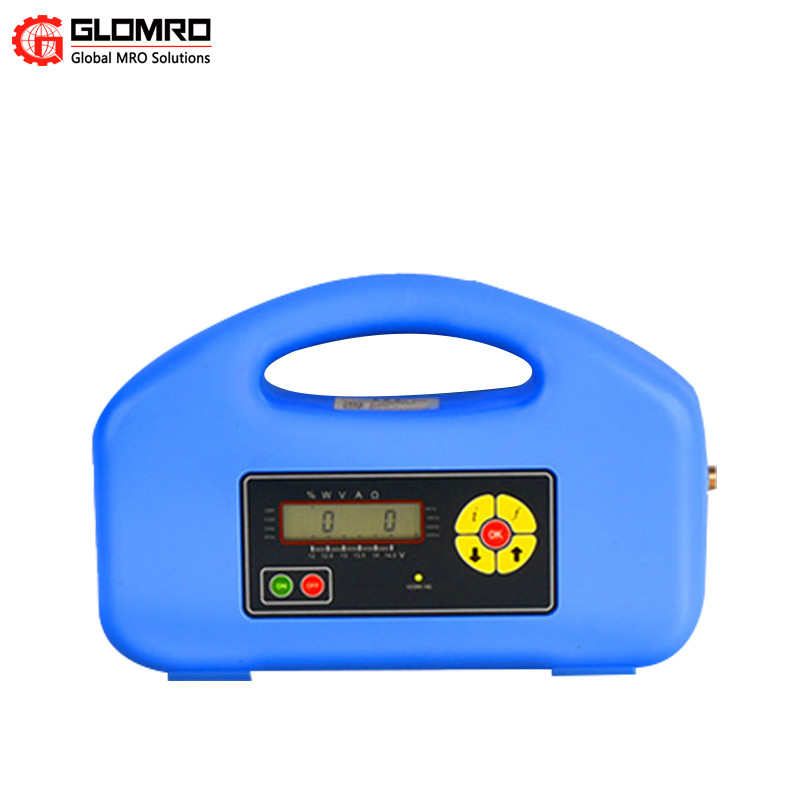

verici:
Makine, harici yüke otomatik olarak uyan, sabit güç çıkışına sahip çok frekanslı yüksek güçlü bir vericidir. Makinenin en iyi durumda çalıştığından emin olun.
FF arıza tespit frekansı ile yönlendirme izleme sinyali ve arıza yeri sinyali aynı anda gönderilebilir
Harici direnci, harici tehlikeli voltaj uyarısını algılayabilir.
Büyük kapasiteli lityum pil güç kaynağı, tam yükte 8 saat çalışabilir.
Alıcı:
Makine, harici yüke otomatik olarak uyan, sabit güç çıkışına sahip çok frekanslı yüksek güçlü bir vericidir. Makinenin en iyi durumda çalıştığından emin olun.
FF arıza tespit frekansı ile yönlendirme izleme sinyali ve arıza yeri sinyali aynı anda gönderilebilir
Harici direnci, harici tehlikeli voltaj uyarısını algılayabilir.
Üç sinyal iletim modu (doğrudan bağlantı yöntemi, kuplaj yöntemi, indüksiyon yöntemi)
Otomatik yük ayarı
Çıkış gücü ayarlanabilir, dirençli, orta, yüksek dereceli, tam dereceli dört dişlidir. Maksimum çıkış akımı 999mA'dan az değildir ve maksimum çıkış gücü 12W'dan az değildir.
Büyük kapasiteli lityum pil güç kaynağı, tam yükte 8 saat çalışabilir.
Kalite servisi:
BAShette, küresel pazarlama ağı aracılığıyla, anakara Çin'deki operatörler, elektrik departmanları, demiryolu departmanları, üniversiteler, fabrikalar ve diğer endüstriyel kullanıcılar için verimli ve uygun ürünler ve teknik hizmetler sunmaktadır. Küresel satış ağı, Birleşik Krallık gibi 20'den fazla ülke ve bölgeyi kapsamaktadır. Amerika Birleşik Devletleri, Kanada, Brezilya, Arjantin, Almanya, İtalya, İspanya, Fransa, Güney Afrika, Mısır, Vietnam, Pakistan vb. İleri teknoloji, güvenilir kalite, yüksek kaliteli hizmet ile dünya müşterilerinin onayını almak.
Temel ürün parametreleri | ||||
BAXIT Baset boru dedektörü farklı modeller | ||||
model | BXT-5000G | BXT-6000G | BXT-6000A | BXT-8000G |
Algılama derinlik |
5 | 6 | 6 | 8 |
Çalışma Sıklık |
Düşük frekans/orta frekans/yüksek frekans Rf / 50hz |
512K,1K 33K,83K |
512k/1k/2k/8k 99k/65k/83k |
512/1k/ 33k/83k |
konumlandırma kesinlik |
Artı veya eksi 5% derinliği (Komşu boru hatlarından parazit yok) |
Artı veya eksi 5% derinliği (Komşu boru hatlarından parazit yok) |
Artı veya eksi 5% derinliği (Komşu boru hatlarından parazit yok) |
Artı veya eksi 5% derinliği (Komşu boru hatlarından parazit yok) |
Çalışma mod |
Tepe/oluk yöntemi | Tepe değer yöntemi/düşük değer yöntemi/genişlik Tepe/tepe ok yöntemi |
Tepe değer yöntemi/düşük değer yöntemi/genişlik Tepe/tepe ok yöntemi |
Tepe değer yöntemi/düşük değer yöntemi/genişlik Tepe/tepe ok yöntemi |
Tespit etme mod |
Doğrudan bağlantı yöntemi/kelepçe yöntemi indüksiyon yöntemi |
Doğrudan bağlantı yöntemi/kelepçe yöntemi indüksiyon yöntemi |
Doğrudan bağlantı yöntemi/kelepçe yöntemi indüksiyon yöntemi |
Doğrudan bağlantı yöntemi/kelepçe yöntemi indüksiyon yöntemi |
Arıza sıklığı (birim başına) |
× | × | 2 | × |
sorun giderme | × | × | √ | × |
bir stent | × | × | √ | × |
Veri depolanır | × | × | √ | × |
Çalışma sıcaklık |
'-10℃~+55℃ | '-20℃~+50℃ | '-20℃~+50℃ | '-20℃~+50℃ |
Batarya | alıcı Altı No. 2 lityum pil vericisi Sekiz numaralı bir lityum pil |
alıcı 7.4V lityum pil saç ateş makinesi Dahili 14,8 V Lityum pil takımı |
alıcı 7.4V lityum pil saç ateş makinesi Dahili 14,8 V Lityum pil takımı |
alıcı 7.4V lityum pil saç ateş makinesi Dahili 14,8 V Lityum pil takımı |
boyut | alıcı 700*200*110 mm verici 160*160*390 mm |
alıcı 595*136*238 mm verici 348*228*84mm |
alıcı 595*136*238 mm verici 348*228*84mm |
alıcı 595*136*238 mm verici 348*228*84mm |
Ağırlık arasında |
Alıcı 1,8 kg (pille birlikte) verici 1,7 kg (pil ile) |
Alıcı 1,6 kg (pille birlikte) verici 2.5kg (pil ile) |
Alıcı 1,6 kg (pille birlikte) verici 2.5kg (pil ile) |
Alıcı 1,6 kg (pille birlikte) verici 2.5kg (pil ile) |
