Ürün Tanımı:

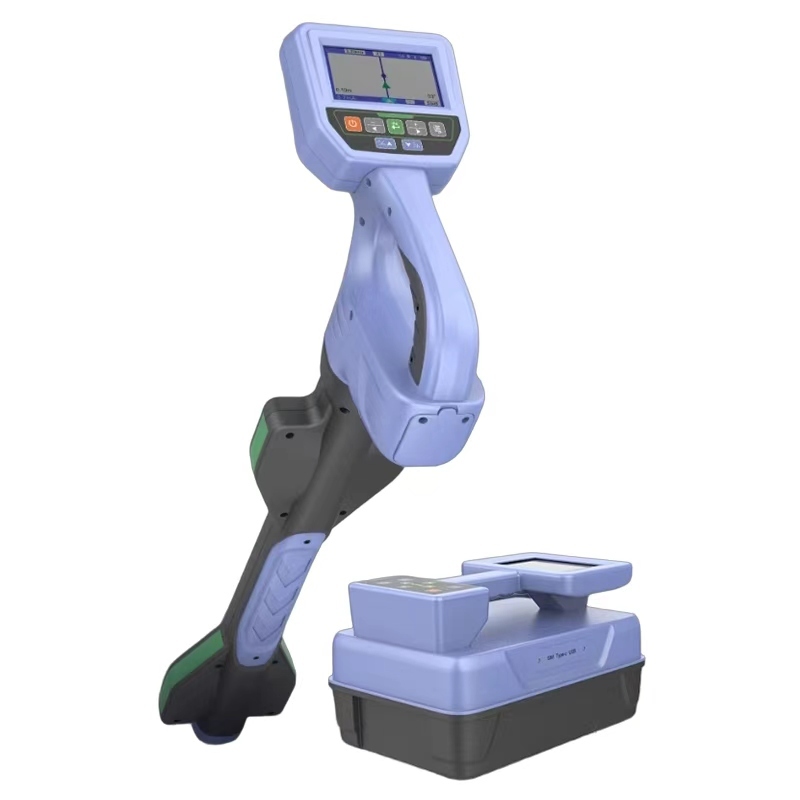

Bu profesyonel yeraltı boru hattı ve kablo dedektör sistemi, yüksek performanslı bir alıcı ve vericiden oluşur ve kamu hizmetleri bakımı, inşaat ve mühendislik ekipleri için tasarlanmıştır.Çok frekanslı boru hattı algılamasını entegre ediyor., gömülü metal ve metal olmayan boru hatlarının verimli izlenmesini, derinlik ölçümünü ve akım izlemesini sağlayan, hassas kablo tanımlama ve isteğe bağlı hata konumlandırma fonksiyonları,Ayrıca güç/işbirlik kablolarıÇoklu algılama modları (doğrudan bağlantı, endüktif bağlantı, endüksiyon) ve sezgisel dokunmatik ekran işlevi ile karmaşık yeraltı ortamlarında güvenilir performans sağlar.20 km'ye kadar uzun mesafe tespiti ve 20 m'ye kadar derinlik ölçümünü desteklerUluslararası güvenlik standartlarına (IEC61010 serisi) uymakta.
Bu makinenin ana özellikleri
1) Çok frekanslı algılama: 12 aktif frekansı (577Hz 201kHz) ve 50/60Hz güç frekansı pasif algılamayı destekler, çeşitli kablo ve boru hattı türleriyle uyumluluğu sağlar.
2) Esnek Algılama Modları: Üç giriş yöntemiyle boru hattı algılaması için zirve, sıfır ve ses yöntemleri sunar (doğrudan bağlantı, endüktif koplama,Farklı alan koşullarına uyum sağlamak için.
3) Yüksek hassasiyetli konumlandırma: Klasik, tam ekran üzerinden net sinyal görselleştirme ile ± 5% (0 ′′ 3 m gömülü derinlik) ve ± 15% (3 ′′ 20 m gömülü derinlik) yatay konumlandırma doğruluğu sağlar,ve eğri görüntüleme modları.
4) Akıllı Kablo Kimliği: Güvenilir sonuçlar için yerleşik kalibrasyon ve yön kontrolü ile aynı anda 1 ′′ 10 kabloyu tanımlamak için esnek sıkıştırıcılar kullanır.
5)Uzun Menzilli ve Dayanıklı: Alıcı, 20km'ye kadar kabloları tespit edebilir (doğrudan bağlantı) ve 6400mAh'lık bir aküye sahiptir; verici 12800mAh kapasiteli 10W ayarlanabilir güç sağlar,her ikisi de sağlam lityum iyon güç kaynağı ile.
6) Kullanıcı Dostu Tasarım: Güvenli çalışma için büyük kapasitif dokunmatik LCD ekranları (4.3" alıcı / 5.6" verici) ve sezgisel arayüzler ve aşırı yük / kısa devre koruması ile donatılmıştır.
7)Isteğe bağlı Gelişmiş İşlevler: A çerçeve zemin hatası konumunu ve stetoskop tabanlı kablo tanımlamasını destekler, hizmetlerin sorun gidermesi için uygulama senaryolarını genişletir.
8)Uyum ve Güvenlik: Endüstriyel ve inşaat ortamlarında güvenli kullanım sağlamak için IEC61010 ve IEC61326 standartlarını karşılar.
Model özellikleri
| Model |
Bulma Derinliği |
Bulma Uzunluğu |
Boru hattı rotasının yeri |
Boru hattının gömülme derinliği |
3 Bulma Modları |
Dahili Bluetooth |
Düşük dirençli kablo hatasının yeri |
Kablo Kimliği |
Uzaktan izleme ve kontrol |
Yüksek dirençli kablo hatasının yeri |
GPS konumlandırma sistemi |
Metal olmayan boru hattının yeri |
Santimetre düzeyinde konumlandırma ve haritalama |
| GLO-9500G Pro |
5m |
3 km. |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5m |
3 km. |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10m |
5 km. |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10m |
5 km. |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15 metre |
10 km. |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15 metre |
10 km. |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20m |
20 km. |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20m |
20 km. |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20m |
20 km. |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20m |
20 km. |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Alıcı Özellikleri
| Ürün |
Ayrıntılar |
| Görev |
Boru hattı algılama, kablo pozisyonu izleme, yön gösterimi, derinlik ölçümü, akım ölçümü, kablo tanımlaması |
| Güç kaynağı |
7.4V DC 6400mAh şarj edilebilir lityum pil |
| Girdi Yöntemleri |
Dahili alıcı bobin, dış esnek sıkıştırıcı, dış A çerçevesi |
| Alıcı Frekansları |
Aktif algılama frekansları: 577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Güç frekansı pasif algılama frekansı: 50Hz, 60Hz |
| Boru hattı algılama modları |
Zirve yöntemi, sıfır yöntem, ses yöntemi |
| Boru hattı algılama ekranı |
Klasik konumlandırma modu, tam ekran sinyal modu, sinyal eğrisi modu |
| Boru hattı algılama aralığı |
Doğrudan bağlantı yöntemi: Kablo uzunluğu 20 km'ye kadar
İndüktif bağlantı yöntemi: Kablo uzunluğu 0~10km'e kadar
İndüksiyon yöntemi: 2 m'den daha az gömülü kablolar için uygundur |
| Derinlik Doğruluğu |
Yatay konumlandırma doğruluğu: ±5% (depolama derinliği 0 ¢3m) ¢ ±15% (depolama derinliği 3 ¢20m) |
| Sesli gösterge |
Sinyal gücüne göre değişen FM tonu |
| Müdahale mesafesi |
İndüktif koplama yöntemi: 5m'den fazla müdahale yok
İndüksiyon yöntemi: 20m'den fazla müdahale yok
Kablo tanımlama: 5m'den fazla müdahale yok (indüktif bağlantı yöntemi) |
| Kablo Kimliği |
Kimlik belirleme yöntemi: esnek sıkıştırma yoluyla akıllı kimlik belirleme; tanımlanabilir kablo sayısı: 1?? 10
Kalibrasyon değeri: Başarılı tanımlama için bir şart, alınan sinyalin iletilmiş sinyallere karşı mevcut yüzdesinin %75 ̇ %135 arasında olmasıdır.
Yönlendiricilik: Başarılı tanımlama için bir şart, verici klemenin, alıcı klemin ve yüklü sinyalin yönlerinin tutarlı olmasıdır |
| Kablo Kimlik Algılama Alanı |
Doğrudan bağlantı yöntemi: tanımlanabilir döngü direnci 0Ω ⋅ 8kΩ
İndüktif koplama yöntemi: tanımlanabilir döngü direnci 0Ω1kΩ |
| LCD |
4.3 inç kapasitif dokunmatik LCD |
| Boyutları |
Yaklaşık 336.5 mm × 140.6 mm × 785.3 mm |
| Esnek Akım Klemesi |
Uzunluğu yaklaşık 620 mm, tel çapı yaklaşık 8 mm. |
| Esnek bobin iç çapı |
φ200mm |
| Uyumlu Standartlar |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Kirlilik Derecesi 2 |
İletici Özellikleri
| Ürün |
Ayrıntılar |
| Görev |
Boru hattı rotasını tespit etmek, kabloyu tanımlamak ve hatayı belirlemek için çok frekanslı sinyal iletim modları |
| Güç kaynağı |
11.1V DC 12800mAh şarj edilebilir lityum pil |
| Girdi Yöntemleri |
Doğrudan bağlantı çıkışı, indüksiyon yöntemi, sıkıştırma bağlantısı |
| Çıkış Frekansı |
577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Çıkış Gücü |
10W Max, 10 seviye ayarlanabilir, tam otomatik gerçek zamanlı impedans eşleştirme |
| Doğrudan bağlantı çıkış voltajı |
150Vpp MAX |
| Devre Koruması |
Aşırı yük ve kısa devre koruması |
| LCD |
5.6 inç kapasitif dokunmatik LCD |
| Araç Boyutları |
Yaklaşık 332.9 mm × 228.5 mm × 192.3 mm |
| Ağırlık |
Göndericiler: 3.85kg, Göndericiler: 1.12kg |
| Göndericiler Klemenin Boyutları |
250 mm × 140 mm × 35 mm (L×W×T) |
| Iletken Klemenin İç Diametri |
φ150mm |
| Iletken Klemesi Kablosu Uzunluğu |
3m |
| Uyumlu Standartlar |
IEC61010-1 (CAT III 300V, CAT IV 150V, Kirlilik Derecesi 2) |
