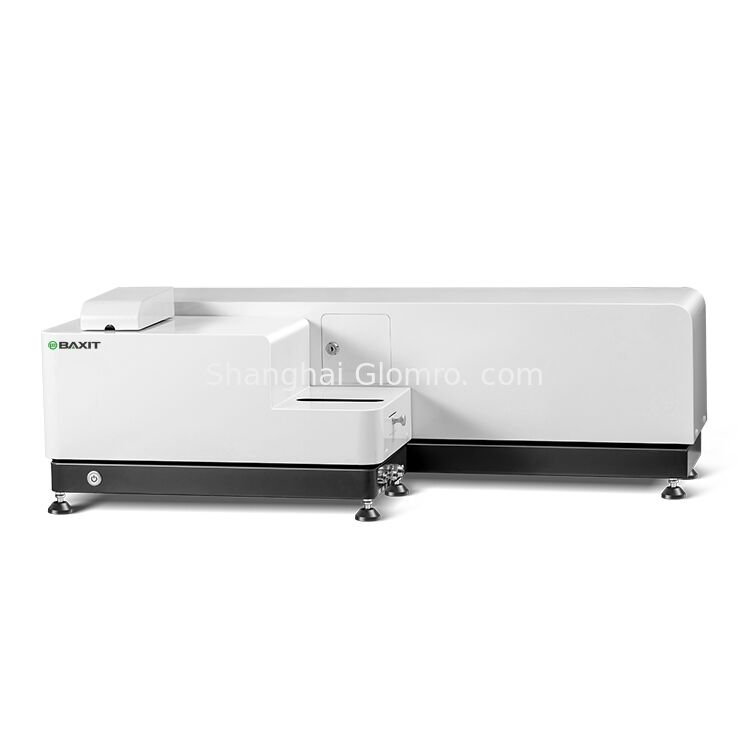

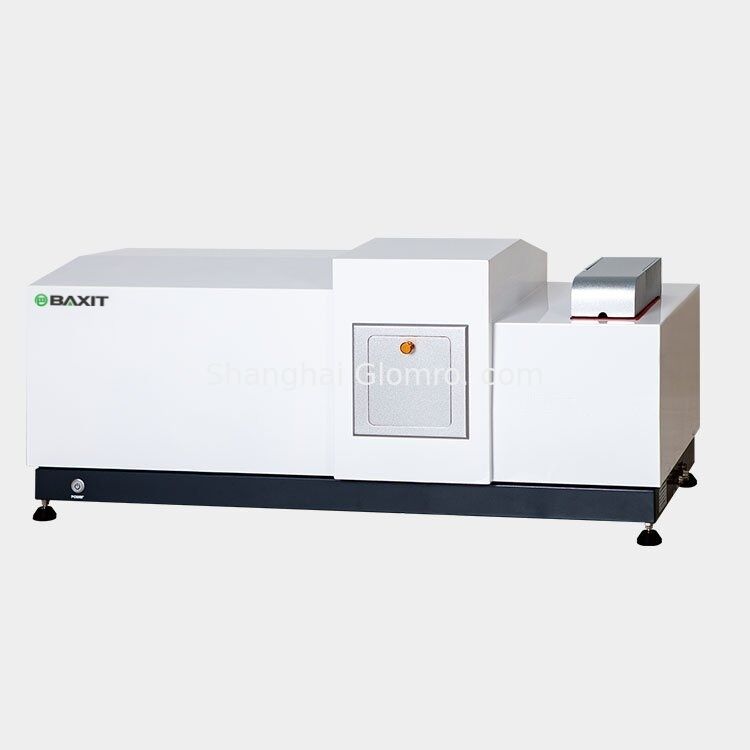

BAXIT Otomatik Lazer Parçacık Boyutu Analizörü
Ürün Açıklaması
BAXIT lazer parçacık boyutu analizörü, parçacıkların sıvı içindeki Brown hareket hızına göre boyutlarını belirlemek için dinamik ışık saçılımı prensibini ve foton korelasyon spektroskopisi teknolojisini kullanır. Küçük parçacıklar hızlı Brown hareketine, büyük parçacıklar ise yavaş Brown hareketine sahiptir. Bu parçacıkların üzerine lazer ışığı tutulduğunda, saçılan ışık parçacıkların boyutuna bağlı olarak farklı hızlarda dalgalanacaktır. Foton korelasyon spektroskopisi, belirli bir yöndeki ışık dalgalanmalarına dayanarak parçacıkların boyutunu analiz eder. Bu nedenle, bu cihaz yüksek hassasiyetli gelişmiş bir prensibe sahiptir, bu da test sonuçlarının orijinalliğini ve geçerliliğini sağlar.
Ürün Özellikleri
Tam aralıklı Mie saçılım teorisini kullanarak, dağılım ortamına ve ölçülen parçacıkların optik özelliklerine dayanarak, farklı parçacıklar için farklı açılardaki ışık yoğunluğu değişimi seçilir ve yüksek kaliteli düzensiz haç şeklinde üç boyutlu fan matrisi dedektörleri, parçacık grubunun boyut dağılımını doğru bir şekilde ölçmek için kullanılır. Online kuru ve ıslak lazer parçacık boyutu analizörleri, kalsiyum karbonat, gıda, emülsiyonlar, boyalar, pigmentler, ilaçlar, titanyum dioksit ve kristaller gibi endüstrilerde parçacık boyutu ölçümü için kullanılır. Ürünün üretim hattındaki boyut dağılımını ve eğilimini doğrudan izleyebilir ve izleme sonuçlarını müşterinin merkezi kontrol odasına veya DCS ve PLC merkezi kontrol sistemine iletebilirler. Ürün parçacıklarının boyut dağılımını ve eğilimini 24 saat boyunca ürün teslimat boru hattında sürekli, hızlı, zamanında ve doğru bir şekilde izleyebilir. Ölçüm sırasında bilgisayar bağlanabilir ve kapalı döngü kontrolü için PLC sistemi ve üretim hattı bağlanabilir. Örnekleme ekipmanı da kullanıcının üretim hattının gereksinimlerine göre özelleştirilebilir ve kurulabilir, bu da örneklemenin temsil edilebilirliğini, sürekliliğini ve gerçek zamanlılığını sağlar ve cihazın çeşitli ortamlarda kararlı çalışmasını, otomasyon ölçüm seviyesini iyileştirmesini, ürün kalitesini artırmasını, enerji tüketimini azaltmasını ve iş verimliliğini artırmasını sağlar. Ürün ISO13320 uluslararası standardına uygundur.
Uygulama Kapsamı
1) Çeşitli ametal tozlar: ağır kalsiyum karbonat, hafif kalsiyum karbonat, talk, kaolin, grafit, diyatomit, brucit, bentonit, diyatomit, perlit, kaolinit, kil, silika, granat, zirkonya silikat, zirkonya oksit, magnezyum oksit, çinko oksit vb.
2) Çeşitli metal tozlar: alüminyum tozu, çinko tozu, molibden tozu, tungsten tozu, magnezyum tozu, bakır tozu ve nadir toprak metal tozu, alaşım tozu vb.
3) Diğer tozlar: lityum pil malzemeleri, katalizörler, floresan tozlar, çimento, aşındırıcılar, farmasötikler, pestisitler, gıda, boyalar, pigmentler, seramik hammaddeleri, kimyasal malzemeler, nanomateryaller, kağıt dolgu maddeleri ve kaplamalar vb.
Teknik Özellikler (ıslak işlem)
| Model |
BXT5200-H
(0.1μm -800μm)
|
BXT5500-H
(0.01 μm-800 μm)
|
BXT5500-H
(0.01 μm-1000 μm)
|
BXT5500-L
(0.1 μm-1000 μm)
|
BXT6100-A
(0.01μm -1250μm)
|
BXT6100-A
(0.01μm -2000μm)
|
| Yürütme standartları |
ISO 13320:2009；GBT 19077-2016 |
| Test aralığı |
0.1μm -800μm |
0.01 μm-800 μm |
0.01 μm-1000 μm |
0.1 μm-1000 μm |
0.01μm -1250μm |
0.01μm -2000μm |
| Dedektör kanalı sayısı |
86 kanal düzgün haç ve alan telafili çok yönlü dizi
86 |
92 |
112 |
127 |
| Ultra yüksek hızlı anakart |
Saniyede 10000 kez hız kullanır |
Ultra yüksek hızlı toplama anakartı (16bit.200kbs) |
| Ölçüm doğruluğu |
Doğruluk ve tekrarlanabilirlik Dv50, ± %0.5'ten daha iyidir (NIST izlenebilir standart numuneler) |
| Egzozsuz baloncuk |
Egzozsuz baloncuk tasarımı ile, baloncuk paraziti verileri daha doğrudur |
| Lazer parametresi |
İthal fiber optik çıkış yüksek güçlü yarı iletken lazer, λ=635nm, p>10mW, hizmet ömrü>50000 saat |
| Lazer Akıllı Yönetim Sistemi |
Cihazın çalışma durumunun gerçek zamanlı izlenmesi, çalış komutu alındığında, akıllı yönetim sistemi lazeri anında yakar ve yüksek performanslı lazer 3 saniye içinde kararlı bir çalışma durumuna ulaşır |
| Optik hizalama sistemi |
Mekanik merkez + optik merkez çift konumlandırmalı tam otomatik merkezleme sistemi |
| Çalışma modu |
SOP düzenlenebilir tek tuşla tam otomatik ölçüm |
| Konsantrasyon aralığı |
Minimum karartma derecesi %3, maksimum karartma derecesi %90 (optik konsantrasyon) |
| Numune penceresi |
Özel kaplama işlemi, ışık sinyali geçirgenliği > %99.7 |
| Dahili dağılım yöntemi |
ultrasonik |
Frekans: f=40KHz, güç: p=80W, süre: serbestçe ayarlanabilir; Ultrasonik kuru yanma önleme özelliği ile donatılmıştır |
| karıştırmak |
Dolaşım karıştırmanın entegre tasarımı, hız 100-3950rpm arasında ayarlanabilir |
| Döngü |
Nominal akış hızı: 0-10L/dak, ayarlanabilir nominal güç: 25W |
| Numune havuzu |
Daha iyi dağılım etkisine sahip kendi kendine tasarlanmış kaynar numune havuzu, kapasite: 190-600mL normal olarak test edilebilir |
| Ölçüm süresi |
Tipik değer<10s |
| Ortam sıcaklığı |
0°-45°C |
| Ortam nemi |
%10-%85 bağıl nem (yoğuşmasız) |
| güç kaynağı |
220V 50/60Hz(standart)；110V/60Hz(isteğe bağlı)
|
| Boyut |
800mm*280mm*335mm |
1050mm*325mm*335mm |
| Ağırlık |
38kg |
45kg |

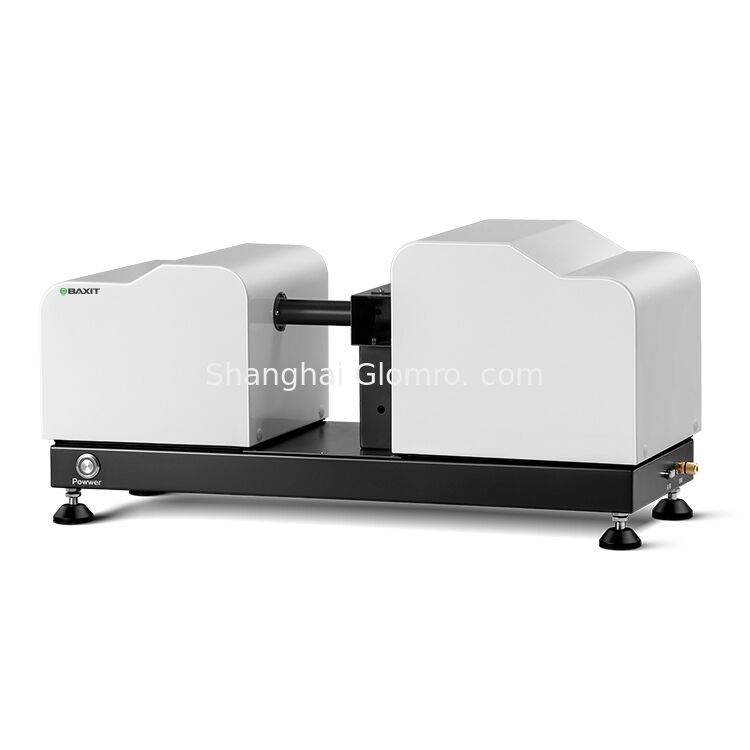

Teknik Özellikler (kuru işlem)
| Model |
BXT2020-L
(0.1μm -800μm)
|
BXT2020-H
(0.1 μm-2000 μm)
|
BXT2020-H
(0.1 μm-1250 μm)
|
BXT2020-H
(0.1 μm-2800 μm)
|
| Yürütme standartları |
ISO 13320:2009；GBT 19077-2016
|
| Test aralığı |
0.1μm -800μm |
0.1 μm-2000 μm |
0.1 μm-1250 μm |
0.1 μm-2800 μm |
| Dedektör kanalı sayısı |
87 kanal düzgün haç ve alan telafili çok yönlü dizi |
109 |
101 |
115 |
| Doğruluk hatası |
<%1 (standart numunenin D50 değeri) |
| Tekrarlanabilirlik hatası |
<%1 (standart numunenin D50 değeri) |
| Ultra yüksek hızlı anakart |
16bit.200kbs örnekleme hızına sahip yüksek hızlı toplama anakartı kullanarak, numune 0.1s boyunca lazer ışınına yerleştirilerek doğru sonuçlar elde edilebilir. |
| Optik model |
Yüksek konsantrasyonlu çoklu saçılım dinamik telafi teknolojisi dahil olmak üzere tam aralıklı tam Mie saçılım teorisi |
| Filtreleme yöntemi |
Üç lens teknolojisi Fourier dönüşümü lensi + filtreleme lensi + standart Fourier dönüşümü lensi |
| Besleme yöntemi |
Mekanik kademesiz hız regülasyonlu besleme, yazılım kontrolü |
| Yağsız sessiz hava kompresörü |
Test doğruluğunu sağlamak için toz filtreleme fonksiyonu ile donatılmıştır |
| Filtre |
Dağılım etkisini sağlamak için havadaki nemi filtreleyebilir |
| Yanlış kullanım koruması |
Cihazın yanlış kullanıma karşı kendi kendini koruma fonksiyonu vardır ve yanlış kullanıma yanıt vermez |
| Lazer parametreleri |
λ=650nm ve p>10mW'lik ithal fiber optik çıkışlı yüksek güçlü lazer |
| Lazer Akıllı Yönetim Sistemi |
Cihazın çalışma durumunun gerçek zamanlı izlenmesi, çalış komutu alındığında, akıllı yönetim sistemi lazeri anında yakar ve yüksek performanslı lazer 3 saniye içinde kararlı bir çalışma durumuna ulaşır |
| Konsantrasyon aralığı |
Minimum karartma derecesi %3, maksimum karartma derecesi %90 (optik konsantrasyon) |
| Kamera lensi |
Özel kaplama işlemi, ışık sinyali geçirgenliği > %99.7 |
| Dağılım yöntemi |
Yüksek basınçlı hava dağılımı |
| Ölçüm süresi |
Tipik değer<10s |
| Akıllı çalışma modu |
Yazılım akıllı tam otomatik kontrol işlemi |
| Ortam sıcaklığı |
0°-45°C |
| Ortam nemi |
%10-%85 bağıl nem (yoğuşmasız) |
| güç kaynağı |
110V-240V(±20V),50Hz-60Hz
|
| Boyut |
700mm*495mm*300mm |
700mm*495mm*300mm |
| Ağırlık |
35kg |
55kg |

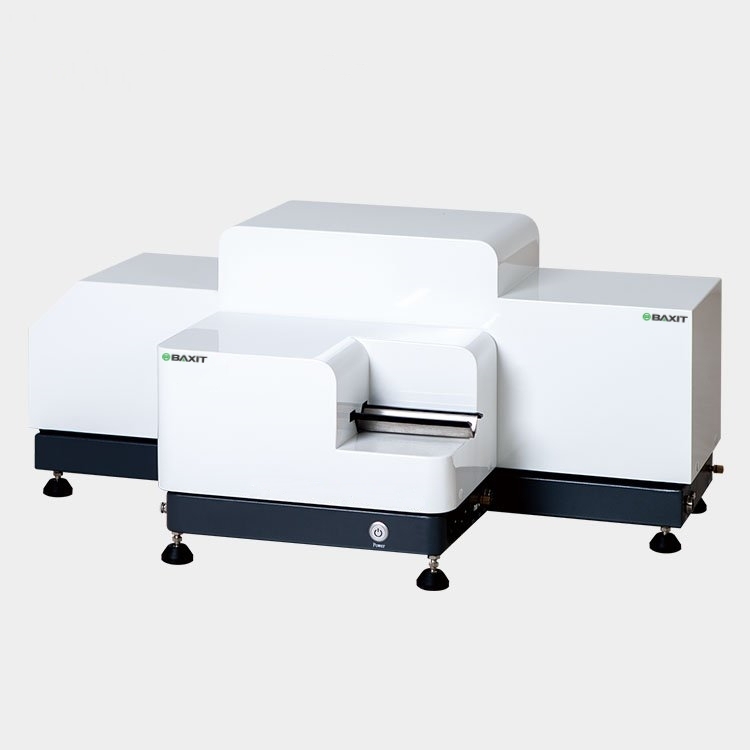

Teknik Özellikler (Kuru ıslak entegrasyon)
| Model |
BXT6100-D |
BXT6200-B |
| Yürütme standartları |
ISO 13320:2009；GBT 19077-2016
|
| Test aralığı |
Islak işlem:0.01μm -1250μm; Kuru işlem:0.1μm -1250μm |
Islak işlem:0.01μm -2800μm; Kuru işlem:0.1μm -2800μm |
| Dedektör kanalı sayısı |
Islak 127 kuru 96 (düzgün haç ve alan telafili çok yönlü dizi) |
Islak 128 kuru 115 (düzgün haç ve alan telafili çok yönlü dizi) |
| Ultra yüksek hızlı anakart |
16bit.200kbs örnekleme hızına sahip yüksek hızlı toplama anakartı kullanarak, numune 0.1s boyunca lazer ışınına yerleştirilerek doğru sonuçlar elde edilebilir |
| Ölçüm doğruluğu |
＜ ± %0.5 (ulusal standart numunenin D50 değeri)
|
| Egzozsuz baloncuk |
Egzozsuz baloncuk tasarımı ile, baloncuk paraziti verileri daha doğrudur |
| Lazer parametresi |
λ=635nm, maksimum güç 20mW, hizmet ömrü>50000 saat olan ithal fiber optik çıkışlı yüksek güçlü yarı iletken lazer |
| Lazer Akıllı Yönetim Sistemi |
Cihazın çalışma durumunun gerçek zamanlı izlenmesi, çalış komutu alındığında, akıllı yönetim sistemi lazeri anında yakar ve yüksek performanslı lazer 3 saniye içinde kararlı bir çalışma durumuna ulaşır |
| Optik hizalama sistemi |
Mekanik merkez + optik merkez çift konumlandırmalı tam otomatik merkezleme sistemi |
| Çalışma modu |
SOP düzenlenebilir tek tuşla tam otomatik ölçüm |
| Konsantrasyon aralığı |
Minimum karartma derecesi %3, maksimum karartma derecesi %90 (optik konsantrasyon) |
| Numune penceresi |
Özel kaplama işlemi, ışık sinyali geçirgenliği > %99.7 |
| Akıllı çalışma modu |
Hem kuru hem de ıslak testler tek tuşla yazılım işlemiyle tam otomatiktir |
| Kuru ıslak geçiş |
Yazılımın tek tuşla otomatik geçişi, manuel işlem gerektirmez |
| Dahili dağılım yöntemi |
ultrasonik |
Frekans: f=40KHz, güç: p=60W, süre: serbestçe ayarlanabilir; Ultrasonik kuru yanma önleme özelliği ile donatılmıştır |
| karıştırmak |
Dolaşım karıştırmanın entegre tasarımı, hız 100-3950rpm arasında ayarlanabilir |
| Döngü |
Nominal akış hızı: 0-10L/dak, ayarlanabilir nominal güç: 25W |
| Kuru dağılım |
Dağılım yöntemi |
Yüksek basınçlı hava dağılımı |
| Besleme yöntemi |
Mekanik kademesiz hız regülasyonlu titreşimli besleme, yazılım kontrolü |
| Yağsız sessiz hava kompresörü |
Test doğruluğunu sağlamak için toz filtreleme fonksiyonu ile donatılmıştır, 0.1-0.8MPa arasında sürekli ayarlanabilir |
| Filtre |
Dağılım etkisini sağlamak için havadaki nemi filtreleyebilir |
| Ölçüm süresi |
Tipik değer<10s |
| Ortam sıcaklığı |
0°-45°C |
| Ortam nemi |
%10-%85 bağıl nem (yoğuşmasız) |
| güç kaynağı |
110V-240V(±20V),50Hz-60Hz
|
| Boyut |
1050mm*505mm*335mm |
| Ağırlık |
50kg |
