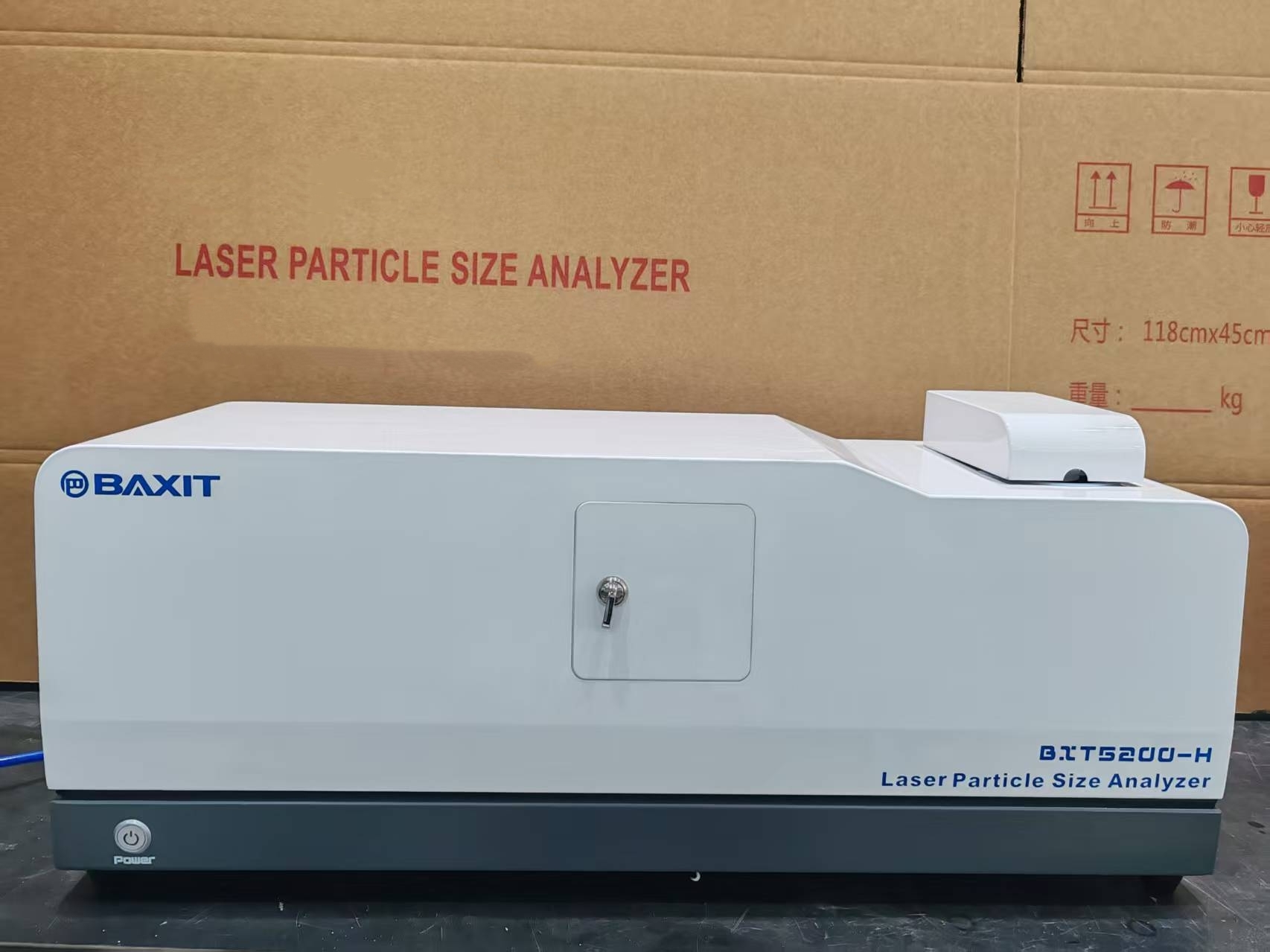

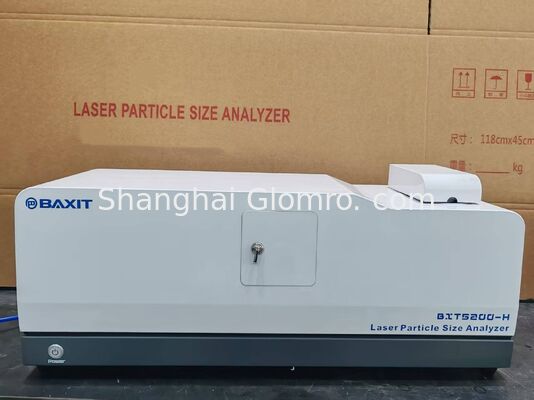

BAXIT Otomatik Lazer Parçacık Boyutu Analiz Cihazı BXT5200-H
Ürün Açıklaması
BAXIT lazer parçacık boyutu analiz cihazı, dinamik ışık saçılımı prensibini ve foton korelasyon spektroskopisi teknolojisini kullanarak, sıvı içindeki parçacıkların Brown hareket hızına göre boyutlarını belirler. Küçük parçacıklar hızlı Brown hareketine sahipken, büyük parçacıklar yavaş Brown hareketine sahiptir. Bu parçacıkların üzerine lazer ışığı tutulduğunda, saçılan ışık parçacıkların boyutuna bağlı olarak farklı hızlarda dalgalanacaktır. Foton korelasyon spektroskopisi, belirli bir yöndeki ışık dalgalanmalarına dayanarak parçacıkların boyutunu analiz eder. Bu nedenle, bu cihaz yüksek hassasiyetli gelişmiş bir prensibe sahiptir, bu da test sonuçlarının orijinalliğini ve geçerliliğini sağlar.
Ürün Özellikleri
Tam aralıklı Mie saçılım teorisini kullanarak, dağıtıcı ortam ve ölçülen parçacıkların optik özelliklerine dayanarak, farklı parçacıklar için farklı açılardaki ışık yoğunluğu değişimi seçilir ve parçacık grubunun boyut dağılımını doğru bir şekilde ölçmek için yüksek kaliteli düzensiz haç şeklinde üç boyutlu fan matrisi dedektörleri kullanılır. Online kuru ve ıslak lazer parçacık boyutu analiz cihazları, kalsiyum karbonat, gıda, emülsiyonlar, boyalar, pigmentler, ilaçlar, titanyum dioksit ve kristaller gibi endüstrilerde parçacık boyutu ölçümü için kullanılır. Üretim hattındaki ürünün boyut dağılımını ve eğilimini doğrudan izleyebilir ve izleme sonuçlarını merkezi kontrol odasına veya müşterinin DCS ve PLC merkezi kontrol sistemine iletebilirler. Ürün parçacıklarının boyut dağılımını ve eğilimini 24 saat boyunca ürün teslimat boru hattında sürekli, hızlı, zamanında ve doğru bir şekilde izleyebilir. Ölçüm sırasında bilgisayar bağlanabilir ve kapalı döngü kontrolü için PLC sistemi ve üretim hattı bağlanabilir. Numune alma ekipmanları, numune almanın temsil edilebilirliğini, sürekliliğini ve gerçek zamanlılığını sağlamak ve cihazın çeşitli ortamlarda kararlı çalışmasını sağlamak, otomasyon ölçüm seviyesini iyileştirmek, ürün kalitesini artırmak, enerji tüketimini azaltmak ve iş verimliliğini artırmak için kullanıcının üretim hattının gereksinimlerine göre özelleştirilebilir ve kurulabilir. Ürün, ISO13320 uluslararası standardına uygundur.
Uygulama Kapsamı
1) Çeşitli ametal tozlar: ağır kalsiyum karbonat, hafif kalsiyum karbonat, talk, kaolin, grafit, diyatomit, brucit, bentonit, diyatomit, perlit, kaolinit, kil, silika, granat, zirkonya silikat, zirkonya oksit, magnezyum oksit, çinko oksit vb.
2) Çeşitli metal tozlar: alüminyum tozu, çinko tozu, molibden tozu, tungsten tozu, magnezyum tozu, bakır tozu ve nadir toprak metal tozu, alaşım tozu vb.
3) Diğer tozlar: lityum pil malzemeleri, katalizörler, floresan tozlar, çimento, aşındırıcılar, farmasötikler, pestisitler, gıda, boyalar, pigmentler, seramik hammaddeleri, kimyasal malzemeler, nanomateryaller, kağıt dolgu maddeleri ve kaplamalar vb.
Teknik Özellikler (ıslak işlem)
| Model |
BXT5200-H
(0.1μm -800μm)
|
BXT5500-H
(0.01 μm-800 μm)
|
BXT5500-H
(0.01 μm-1000 μm)
|
BXT5500-L
(0.1 μm-1000 μm)
|
BXT6100-A
(0.01μm -1250μm)
|
BXT6100-A
(0.01μm -2000μm)
|
| Uygulama Standartları |
ISO 13320:2009；GBT 19077-2016 |
| Test Aralığı |
0.1μm -800μm |
0.01 μm-800 μm |
0.01 μm-1000 μm |
0.1 μm-1000 μm |
0.01μm -1250μm |
0.01μm -2000μm |
| Dedektör Kanal Sayısı |
86 kanal düzgün çapraz ve alan telafili çok yönlü dizi
86 |
92 |
112 |
127 |
| Ultra yüksek hızlı anakart |
Saniyede 10000 kez hız kullanır |
Ultra yüksek hızlı toplama anakartı (16bit.200kbs) |
| Ölçüm Hassasiyeti |
Hassasiyet ve tekrarlanabilirlik Dv50, NIST izlenebilir standart numuneler için ± %0.5'ten daha iyidir |
| Egzozsuz kabarcık |
Egzozsuz kabarcık tasarımı ile, kabarcık paraziti verileri daha doğrudur |
| Lazer Parametresi |
İçe aktarılan fiber optik çıkış yüksek güçlü yarı iletken lazer, λ=635nm, p>10mW, hizmet ömrü>50000 saat |
| Lazer Akıllı Yönetim Sistemi |
Cihazın çalışma durumunun gerçek zamanlı izlenmesi, bir çalışma komutu alındığında, akıllı yönetim sistemi lazeri anında yakar ve yüksek performanslı lazer 3 saniye içinde kararlı bir çalışma durumuna ulaşır |
| Optik hizalama sistemi |
Mekanik merkez + optik merkez çift konumlandırmalı tam otomatik merkezleme sistemi |
| Çalışma Modu |
SOP düzenlenebilir tek tuşla tam otomatik ölçüm |
| Konsantrasyon Aralığı |
Minimum karartma derecesi %3, maksimum karartma derecesi %90 (optik konsantrasyon) |
| Numune Penceresi |
Özel kaplama işlemi, ışık sinyali geçirgenliği> %99.7 |
| Dahili dağılım yöntemi |
ultrasonik |
Frekans: f=40KHz, güç: p=80W, süre: serbestçe ayarlanabilir; Ultrasonik kuru yanma önleme özelliğine sahiptir |
| karıştırma |
Dolaşım karıştırmanın entegre tasarımı, hız 100-3950rpm arasında ayarlanabilir |
| Döngü |
Nominal akış hızı: 0-10L/dak, ayarlanabilir nominal güç: 25W |
| Numune Havuzu |
Daha iyi dağılım etkisine sahip kendi kendine tasarlanmış kaynama numune havuzu, kapasite: 190-600mL normal olarak test edilebilir |
| Ölçüm Süresi |
Tipik değer<10s |
| Ortam Sıcaklığı |
0°-45°C |
| Ortam Nemi |
10%-85% bağıl nem (yoğuşmasız) |
| Güç Kaynağı |
220V 50/60Hz(standart)；110V/60Hz(isteğe bağlı)
|
| Boyut |
800mm*280mm*335mm |
1050mm*325mm*335mm |
| Ağırlık |
38kg |
45kg |
Teknik Özellikler (kuru işlem)
| Model |
BXT2020-L
(0.1μm -800μm)
|
BXT2020-H
(0.1 μm-2000 μm)
|
BXT2020-H
(0.1 μm-1250 μm)
|
BXT2020-H
(0.1 μm-2800 μm)
|
| Uygulama Standartları |
ISO 13320:2009；GBT 19077-2016
|
| Test Aralığı |
0.1μm -800μm |
0.1 μm-2000 μm |
0.1 μm-1250 μm |
0.1 μm-2800 μm |
| Dedektör Kanal Sayısı |
87 kanal düzgün çapraz ve alan telafili çok yönlü dizi |
109 |
101 |
115 |
| Hassasiyet Hatası |
<1% (Standart numunenin D50 değeri) |
| Tekrarlanabilirlik Hatası |
<1% (Standart numunenin D50 değeri) |
| Ultra yüksek hızlı anakart |
16bit.200kbs örnekleme hızına sahip yüksek hızlı toplama anakartı kullanarak, numuneyi 0.1s boyunca lazer ışınına yerleştirerek doğru sonuçlar elde edilebilir. |
| Optik Model |
Yüksek konsantrasyonlu çoklu saçılım dinamik telafi teknolojisi dahil olmak üzere tam aralıklı tam Mie saçılım teorisi |
| Filtreleme Yöntemi |
Üç lens teknolojisi Fourier dönüşüm lensi + filtreleme lensi + standart Fourier dönüşüm lensi |
| Besleme Yöntemi |
Mekanik kademesiz hız regülasyonlu besleme, yazılım kontrolü |
| Yağsız sessiz hava kompresörü |
Test doğruluğunu sağlamak için toz filtreleme fonksiyonu ile donatılmıştır |
| Filtre |
Dağılım etkisini sağlamak için havadaki nemi filtreleyebilir |
| Yanlış kullanım Koruması |
Cihazın yanlış kullanıma karşı kendi kendine koruma fonksiyonu vardır ve yanlış kullanıma yanıt vermez |
| Lazer Parametreleri |
λ=650nm ve p>10mW ile ithal fiber optik çıkışlı yüksek güçlü lazer |
| Lazer Akıllı Yönetim Sistemi |
Cihazın çalışma durumunun gerçek zamanlı izlenmesi, bir çalışma komutu alındığında, akıllı yönetim sistemi lazeri anında yakar ve yüksek performanslı lazer 3 saniye içinde kararlı bir çalışma durumuna ulaşır |
| Konsantrasyon Aralığı |
Minimum karartma derecesi %3, maksimum karartma derecesi %90 (optik konsantrasyon) |
| Kamera Lensi |
Özel kaplama işlemi, ışık sinyali geçirgenliği> %99.7 |
| Dağılım Yöntemi |
Yüksek basınçlı hava dağılımı |
| Ölçüm Süresi |
Tipik değer<10s |
| Akıllı Çalışma Modu |
Yazılım akıllı tam otomatik kontrol işlemi |
| Ortam Sıcaklığı |
0°-45°C |
| Ortam Nemi |
10%-85% bağıl nem (yoğuşmasız) |
| Güç Kaynağı |
110V-240V(±20V),50Hz-60Hz
|
| Boyut |
700mm*495mm*300mm |
700mm*495mm*300mm |
| Ağırlık |
35kg |
55kg |
Teknik Özellikler (Kuru ıslak entegrasyonu)
| Model |
BXT6100-D |
BXT6200-B |
| Uygulama Standartları |
ISO 13320:2009；GBT 19077-2016
|
| Test Aralığı |
Islak işlem:0.01μm -1250μm; Kuru işlem:0.1μm -1250μm |
Islak işlem:0.01μm -2800μm; Kuru işlem:0.1μm -2800μm |
| Dedektör Kanal Sayısı |
Islak 127 kuru 96 (düzgün çapraz ve alan telafili çok yönlü dizi) |
Islak 128 kuru 115 (düzgün çapraz ve alan telafili çok yönlü dizi) |
| Ultra yüksek hızlı anakart |
16bit.200kbs örnekleme hızına sahip yüksek hızlı toplama anakartı kullanarak, numuneyi 0.1s boyunca lazer ışınına yerleştirerek doğru sonuçlar elde edilebilir |
| Ölçüm Hassasiyeti |
＜ ± %0.5 (Ulusal standart numunenin D50 değeri)
|
| Egzozsuz kabarcık |
Egzozsuz kabarcık tasarımı ile, kabarcık paraziti verileri daha doğrudur |
| Lazer Parametresi |
λ=635nm, maksimum güç 20mW, hizmet ömrü>50000 saat ile ithal fiber optik çıkışlı yüksek güçlü yarı iletken lazer |
| Lazer Akıllı Yönetim Sistemi |
Cihazın çalışma durumunun gerçek zamanlı izlenmesi, bir çalışma komutu alındığında, akıllı yönetim sistemi lazeri anında yakar ve yüksek performanslı lazer 3 saniye içinde kararlı bir çalışma durumuna ulaşır |
| Optik hizalama sistemi |
Mekanik merkez + optik merkez çift konumlandırmalı tam otomatik merkezleme sistemi |
| Çalışma Modu |
SOP düzenlenebilir tek tuşla tam otomatik ölçüm |
| Konsantrasyon Aralığı |
Minimum karartma derecesi %3, maksimum karartma derecesi %90 (optik konsantrasyon) |
| Numune Penceresi |
Özel kaplama işlemi, ışık sinyali geçirgenliği> %99.7 |
| Akıllı Çalışma Modu |
Hem kuru hem de ıslak testler tek tuşla yazılım işlemiyle tam otomatiktir |
| Kuru ıslak geçişi |
Yazılımın tek tuşla otomatik geçişi, manuel işlem gerektirmez |
| Dahili dağılım yöntemi |
ultrasonik |
Frekans: f=40KHz, güç: p=60W, süre: serbestçe ayarlanabilir; Ultrasonik kuru yanma önleme özelliğine sahiptir |
| karıştırma |
Dolaşım karıştırmanın entegre tasarımı, hız 100-3950rpm arasında ayarlanabilir |
| Döngü |
Nominal akış hızı: 0-10L/dak, ayarlanabilir nominal güç: 25W |
| Kuru dağılım |
Dağılım Yöntemi |
Yüksek basınçlı hava dağılımı |
| Besleme Yöntemi |
Mekanik kademesiz hız regülasyonlu titreşimli besleme, yazılım kontrolü |
| Yağsız sessiz hava kompresörü |
Test doğruluğunu sağlamak için toz filtreleme fonksiyonu ile donatılmıştır, 0.1-0.8MPa arasında sürekli ayarlanabilir |
| Filtre |
Dağılım etkisini sağlamak için havadaki nemi filtreleyebilir |
| Ölçüm Süresi |
Tipik değer<10s |
| Ortam Sıcaklığı |
0°-45°C |
| Ortam Nemi |
10%-85% bağıl nem (yoğuşmasız) |
| Güç Kaynağı |
110V-240V(±20V),50Hz-60Hz
|
| Boyut |
1050mm*505mm*335mm |
| Ağırlık |
50kg |
