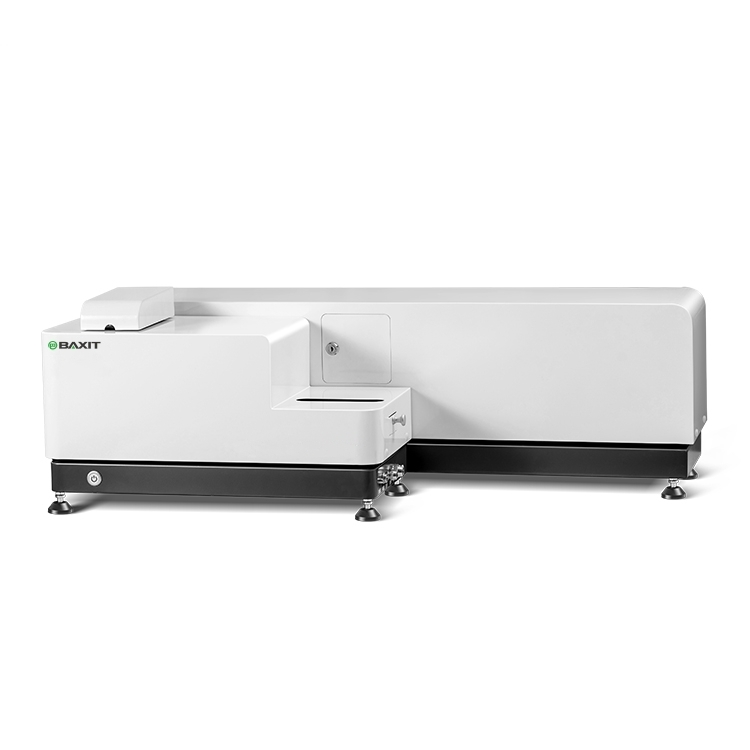

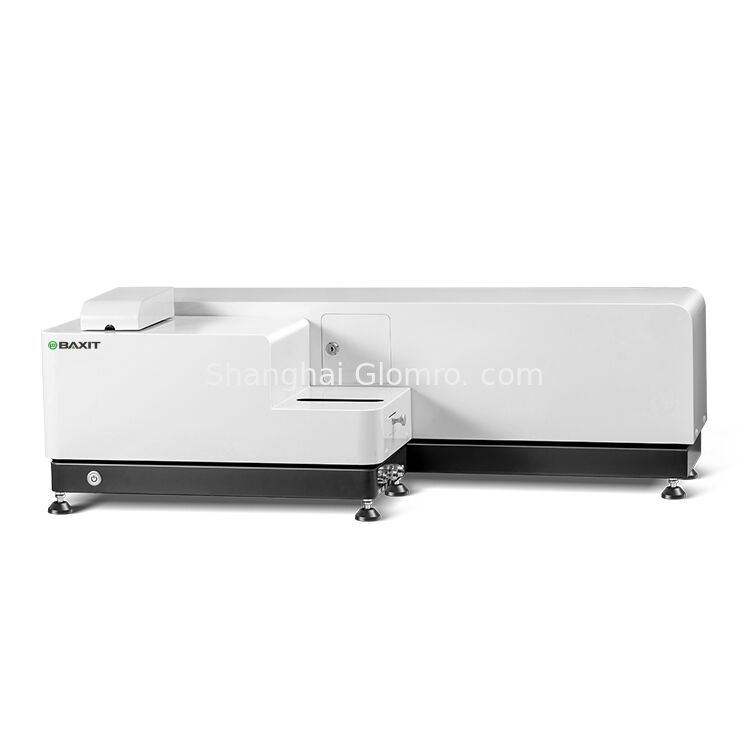

BAXIT Otomatik Lazer Parçacık Boyutu Analizörü BXT2020-L
Ürün Tanımı
The BAXIT laser particle size analyzer uses the dynamic light scattering principle and photon correlation spectroscopy technology to determine the size of particles based on the speed of their Brownian motion in liquidKüçük parçacıkların hızlı Browni hareketleri, büyük parçacıkların yavaş Browni hareketleri vardır.Parçacıkların büyüklüğüne bağlı olarak dağılan ışık farklı hızlarda dalgalanır.Foton korelasyon spektroskopi, belirli bir yönde ışık dalgalanmalarına dayanarak parçacıkların büyüklüğünü analiz eder.Bu alet yüksek hassasiyetli ileri prensibe sahiptir, test sonuçlarının gerçekliğini ve geçerliliğini sağlar.
Ürün özellikleri
Ölçülen parçacıkların dağıtım ortamına ve optik özelliklerine dayanan Mie yayılma teorisini kullanarak,Farklı parçacıklar için farklı açılarda ışık yoğunluğunun değişimi seçilir.Parçacık grubunun boyut dağılımını doğru bir şekilde ölçmek için yüksek kaliteli ve tekil olmayan çapraz şeklindeki üç boyutlu fan matris dedektörleri kullanılır.Onlayn kuru ve ıslak lazer parçacık boyutu analizatörleri, kalsiyum karbonat gibi endüstrilerde parçacık boyutu ölçümü için kullanılır, gıdalar, emülsiyonlar, boyalar, pigmentler, ilaçlar, titanyum dioksit ve kristaller. They can directly monitor the size distribution and trend of the product in the production line and transmit the monitoring results to the central control room or the DCS and PLC central control system of the customerÜrün dağıtım boru hattındaki ürün parçacıklarının boyut dağılımını ve eğilimini 24 saat boyunca sürekli, hızlı, zamanında ve doğru bir şekilde izleyebilir.Bilgisayar bağlanabilir., ve PLC sistemi ve üretim hattı kapalı döngü kontrolü için bağlanabilir.Örnekleme ekipmanı, kullanıcı üretim hattının gereksinimlerine göre de özelleştirilebilir ve kurulabilir., örneklemin sürekliliği ve gerçek zamanlı doğası ve aygıtın çeşitli ortamlarda istikrarlı bir şekilde çalışmasını sağlamak, otomatik ölçüm seviyesini iyileştirmek, ürün kalitesini iyileştirmek,Enerji tüketimini azaltmakÜrün, ISO13320 uluslararası standardına uygun.
Uygulama alanı
1) Çeşitli metal olmayan tozlar: ağır kalsiyum karbonat, hafif kalsiyum karbonat, talk, kaolin, grafit, diatomite, brucite, bentonite, diatomite, perlite, kaolinite, kil, silikon, granat,Zirkonya silikatı, zirkonya oksit, magnezyum oksit, çinko oksit vb.
2) Çeşitli metal tozları: Örneğin alüminyum tozu, çinko tozu, molibden tozu, volfram tozu, magnezyum tozu, bakır tozu ve nadir toprak metal tozu, alaşım tozu vs.
3) Diğer tozlar: Lityum pil malzemeleri, katalizörler, floresan tozlar, çimento, abrazifler, ilaçlar, böcek ilacı, gıda, boyalar, boyalar, seramik hammaddeler, kimyasal malzemeler,Nanomaterialler, kağıt dolguları ve kaplamalar vb.
Teknik Özellikler (nüfuzlu işlem)
| Model |
BXT5200-H
(0,1μm -800μm)
|
BXT5500-H
(0,01 μm-800 μm)
|
BXT5500-H
(0,01 μm-1000 μm)
|
BXT5500-L
(0,1 μm-1000 μm)
|
BXT6100-A
(0,01μm -1250μm)
|
BXT6100-A
(0,01μm-2000μm)
|
| Uygulama standartları |
ISO 13320:2009"GBT 19077-2016 |
| Test aralığı |
0.1μm -800μm |
0.01 μm-800 μm |
0.01 μm-1000 μm |
0.1 μm-1000 μm |
0.01μm -1250μm |
0.01μm-2000μm |
| Detektör kanallarının sayısı |
86 kanal tekdüze çapraz ve alan telafi çok yönlü dizi
86 |
92 |
112 |
127 |
| Ultra yüksek hızlı ana kart |
Saniye başına 10000 kere kabul hızı |
Ultra yüksek hızlı edinim ana kartı (16bit.200kbs) |
| Ölçüm doğruluğu |
Düzlük ve tekrarlanabilirlik Dv50 ± 0.5%'den daha iyidir (NIST izlenebilir standart örnekler) |
| Egzoz kabarcıkları yok |
Egzoz kabarcık tasarımı olmadan, hiçbir kabarcık müdahale verileri daha doğrudur |
| Lazer parametresi |
İthalatlı fiber optik çıkışlı yüksek güçlü yarı iletkenli lazer, λ=635nm, p>10mW, kullanım süresi>50000 saat |
| Lazer Akıllı Yönetim Sistemi |
Enstrümanın çalışma durumunun gerçek zamanlı izlenmesi, çalışmak için bir komut aldıktan sonra, akıllı yönetim sistemi anında lazerini aydınlatacaktır,ve yüksek performanslı lazer 3 saniye içinde istikrarlı bir çalışma durumuna ulaşacaktır |
| Optik hizalama sistemi |
Mekanik merkez + optik merkez çift konumlandırma tamamen otomatik merkezleme sistemi |
| Çalışma modu |
SOP düzenlenebilir tek tıklama tamamen otomatik ölçüm |
| Konsantrasyon aralığı |
En az 3% gölgeleme derecesi, en fazla 90% gölgeleme derecesi (optik konsantrasyon) |
| Örnek penceresi |
Özel kaplama işlemi, ışık sinyali geçirgenliği>99.7% |
| Dağınıklık yöntemiyle inşa edilmiş |
ultrasonik |
Frekans: f=40KHz, güç: p=80W, zaman: serbest ayarlanabilir; Ultrasonik kuru yanma karşıtı özelliği ile donatılmıştır |
| Karıştırın |
Dolaşım karışımının entegre tasarımı, hızı 100-3950 rpm arasında ayarlanabilir |
| Döngü |
İsimlendirilmiş akış hızı: 0-10L/min, ayarlanabilir nominal güç: 25W |
| Örnek havuzu |
Daha iyi dağılım etkisiyle kendi kendine tasarlanmış kaynar örnek havuzu, kapasitesi: 190-600mL normal olarak test edilebilir |
| Ölçme süresi |
Tipik değer <10s |
| Çevre sıcaklığı |
0°-45°C |
| Çevre Nemliği |
% 10-85 göreceli nem (kondansiyon yok) |
| Güç kaynağı |
220V 50/60Hz(Standart);110V/60Hz(İsteğe bağlı)
|
| Boyut |
800mm*280mm*335mm |
1050mm*325mm*335mm |
| Ağırlık |
38 kg |
45 kg |
Teknik Özellikler ((kurutma süreci)
| Model |
BXT2020-L
(0,1μm -800μm)
|
BXT2020-H
(0,1 μm-2000 μm)
|
BXT2020-H
(0,1 μm-1250 μm)
|
BXT2020-H
(0,1 μm-2800 μm)
|
| Uygulama standartları |
ISO 13320:2009"GBT 19077-2016
|
| Test aralığı |
0.1μm -800μm |
0.1 μm-2000 μm |
0.1 μm-1250 μm |
0.1 μm-2800 μm |
| Detektör kanallarının sayısı |
87 kanal tekdüze çapraz ve alan telafi çok yönlü dizi |
109 |
101 |
115 |
| Doğruluk hatası |
%1 (standart numune için D50 değeri) |
| Tekrarlanabilirlik hatası |
%1 (standart numune için D50 değeri) |
| Ultra yüksek hızlı ana kart |
16bit.200kbs örnekleme hızı olan yüksek hızlı edinim ana kartı kullanılarak, örneği lazer ışınına 0.1s boyunca yerleştirerek doğru sonuçlar elde edilebilir. |
| Optik model |
Yüksek konsantrasyonlu çoklu dağıtım dinamik telafi teknolojisi de dahil olmak üzere tam yelpazede Mie dağıtım teorisi |
| Filtreleme yöntemi |
Üç lens teknolojisi Fourier dönüşüm lens + filtreleme lens + standart Fourier dönüşüm lens |
| Besleme yöntemi |
Mekanik adımsız hız düzenleme besleme, yazılım kontrolü |
| Yağsız sessiz hava kompresörü |
Test doğruluğunu sağlamak için toz filtreleme fonksiyonu ile donatılmıştır. |
| Filtre |
Dağınıklık etkisini sağlamak için havadaki nemleri filtreleyebilir |
| Hata koruması |
Araç yanlış çalışmaya karşı kendini koruma fonksiyonuna sahiptir ve yanlış çalışmaya cevap vermez. |
| Lazer parametreleri |
İthalatlı fiber optik çıkışlı yüksek güçlü lazer, λ=650nm ve p>10mW |
| Lazer Akıllı Yönetim Sistemi |
Enstrümanın çalışma durumunun gerçek zamanlı izlenmesi, çalışmak için bir komut aldıktan sonra, akıllı yönetim sistemi anında lazerini aydınlatacaktır,ve yüksek performanslı lazer 3 saniye içinde istikrarlı bir çalışma durumuna ulaşacaktır |
| Konsantrasyon aralığı |
En az 3% gölgeleme derecesi, en fazla 90% gölgeleme derecesi (optik konsantrasyon) |
| Kamera lensleri |
Özel kaplama işlemi, ışık sinyali geçirgenliği>99.7% |
| Dağınıklık yöntemi |
Yüksek basınçlı hava dağılımı |
| Ölçme süresi |
Tipik değer <10s |
| Akıllı çalışma modu |
Yazılımsal akıllı tamamen otomatik kontrol işlevi |
| Çevre sıcaklığı |
0°-45°C |
| Çevre Nemliği |
% 10-85 göreceli nem (kondansiyon yok) |
| Güç kaynağı |
110-240V(±20V),50Hz-60Hz
|
| Boyut |
700mm*495mm*300mm |
700mm*495mm*300mm |
| Ağırlık |
35 kg |
55 kg |
Teknik Özellikler ((Kuru ıslak entegrasyon)
| Model |
BXT6100-D |
BXT6200-B |
| Uygulama standartları |
ISO 13320:2009"GBT 19077-2016
|
| Test aralığı |
Islak işlem:0.01μm -1250μm; Kuru işlem:0.1μm -1250μm |
Islak işlem:0.01μm -2800μm; Kuru işlem:0.1μm -2800μm |
| Detektör kanallarının sayısı |
Islak 127 kuru 96 (sürekli çapraz ve alan telafi çok yönlü dizi) |
ıslak 128 kuru 115 (sürekli çapraz ve alan telafi çok yönlü dizi) |
| Ultra yüksek hızlı ana kart |
16bit.200kbs örnekleme hızı ile yüksek hızlı edinim ana kartı kullanarak, örnekleme 0.1s için lazer ışınına yerleştirilerek doğru sonuçlar elde edilebilir |
| Ölçüm doğruluğu |
- Evet. ± 0,5% (ulusal standart numune D50 değeri)
|
| Egzoz kabarcıkları yok |
Egzoz kabarcık tasarımı olmadan, hiçbir kabarcık müdahale verileri daha doğrudur |
| Lazer parametresi |
İthalat edilmiş fiber optik çıkışlı yüksek güçlü yarı iletken lazer, λ=635nm, maksimum güç 20mW, kullanım süresi>50000 saat |
| Lazer Akıllı Yönetim Sistemi |
Enstrümanın çalışma durumunun gerçek zamanlı izlenmesi, çalışmak için bir komut aldıktan sonra, akıllı yönetim sistemi anında lazerini aydınlatacaktır,ve yüksek performanslı lazer 3 saniye içinde istikrarlı bir çalışma durumuna ulaşacaktır |
| Optik hizalama sistemi |
Mekanik merkez + optik merkez çift konumlandırma tamamen otomatik merkezleme sistemi |
| Çalışma modu |
SOP düzenlenebilir tek tıklama tamamen otomatik ölçüm |
| Konsantrasyon aralığı |
En az 3% gölgeleme derecesi, en fazla 90% gölgeleme derecesi (optik konsantrasyon) |
| Örnek penceresi |
Özel kaplama işlemi, ışık sinyali geçirgenliği>99.7% |
| Akıllı çalışma modu |
Hem kuru hem de ıslak testler tek tıklama yazılım işlevi ile tamamen otomatik |
| Kuru ıslak geçiş |
Tek tıklama otomatik olarak yazılım değiştirme, manuel işlem gerekmez |
| Dağınıklık yöntemiyle inşa edilmiş |
ultrasonik |
Frekans: f=40KHz, güç: p=60W, zaman: özgürce ayarlanabilir; Ultrasonik kuru yanma karşıtı özelliği ile donatılmıştır |
| Karıştırın |
Dolaşım karışımının entegre tasarımı, hızı 100-3950 rpm arasında ayarlanabilir |
| Döngü |
İsimlendirilmiş akış hızı: 0-10L/min, ayarlanabilir nominal güç: 25W |
| Kuru dispersiyon |
Dağınıklık yöntemi |
Yüksek basınçlı hava dağılımı |
| Besleme yöntemi |
Mekanik adımsız hız düzenleme titreşim besleme, yazılım kontrolü |
| Yağsız sessiz hava kompresörü |
Test doğruluğunu sağlamak için toz filtreleme fonksiyonu ile donatılmıştır, sürekli olarak 0.1-0.8MPa arasında ayarlanabilir |
| Filtre |
Dağınıklık etkisini sağlamak için havadaki nemleri filtreleyebilir |
| Ölçme süresi |
Tipik değer <10s |
| Çevre sıcaklığı |
0°-45°C |
| Çevre Nemliği |
% 10-85 göreceli nem (kondansiyon yok) |
| Güç kaynağı |
110-240V(±20V),50Hz-60Hz
|
| Boyut |
1050mm*505mm*335mm |
| Ağırlık |
50 kg |
