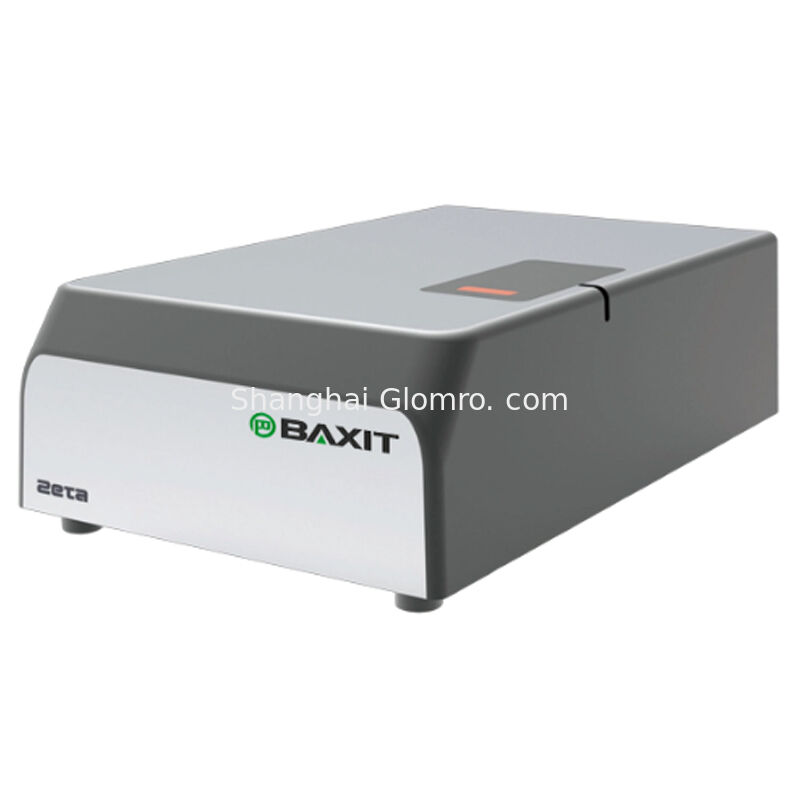

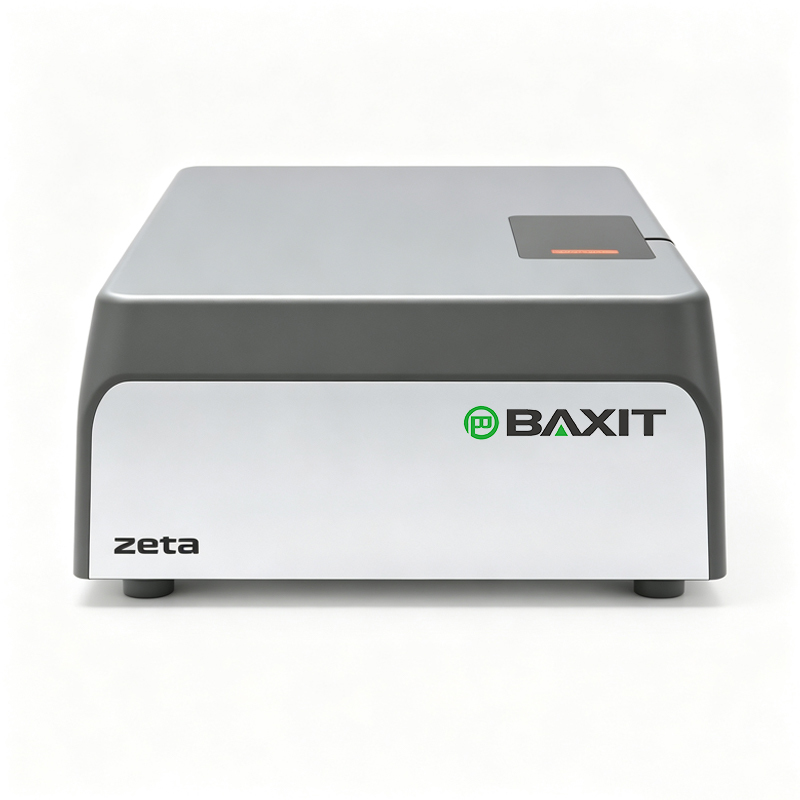

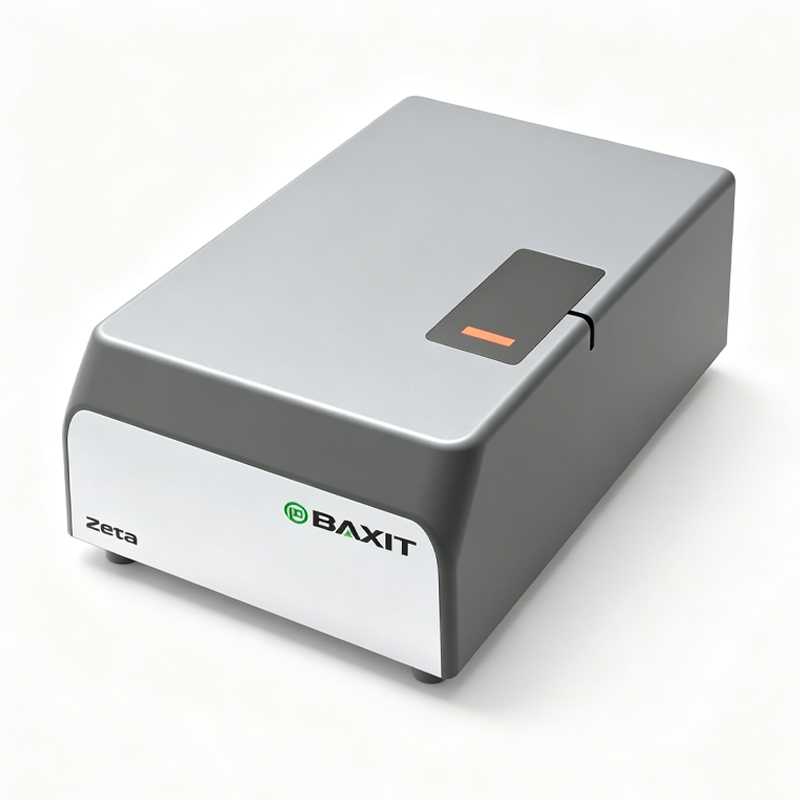

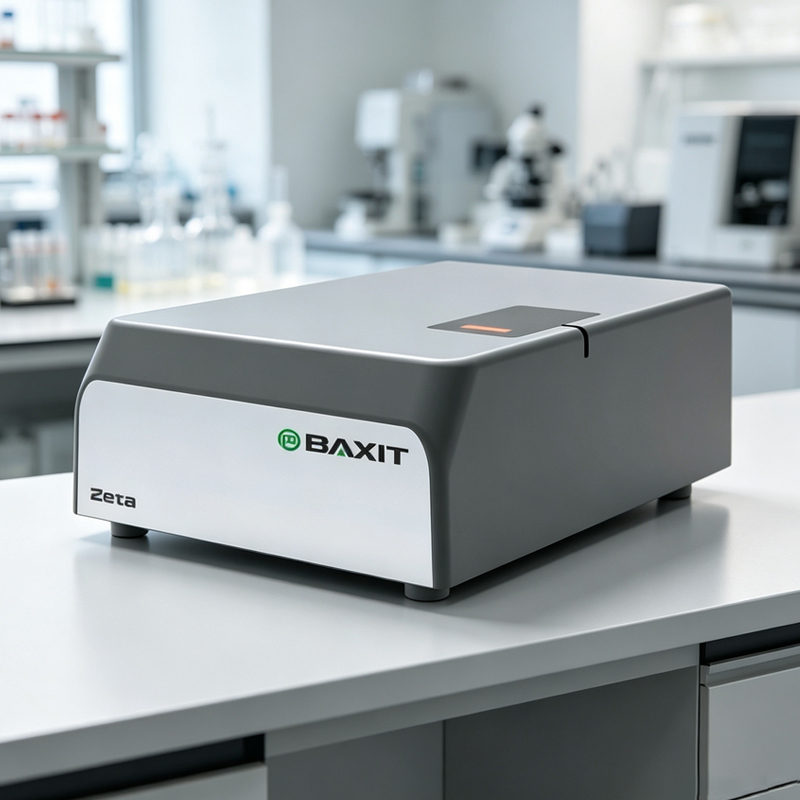

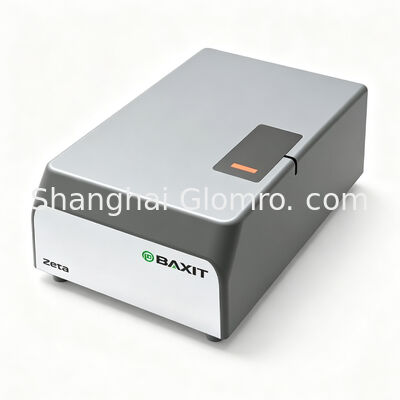

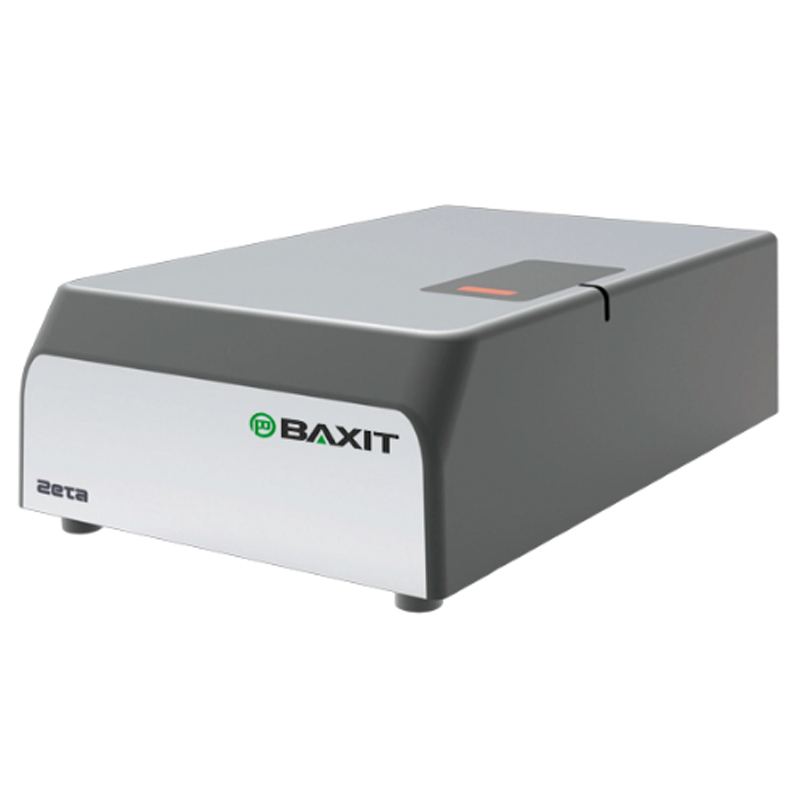

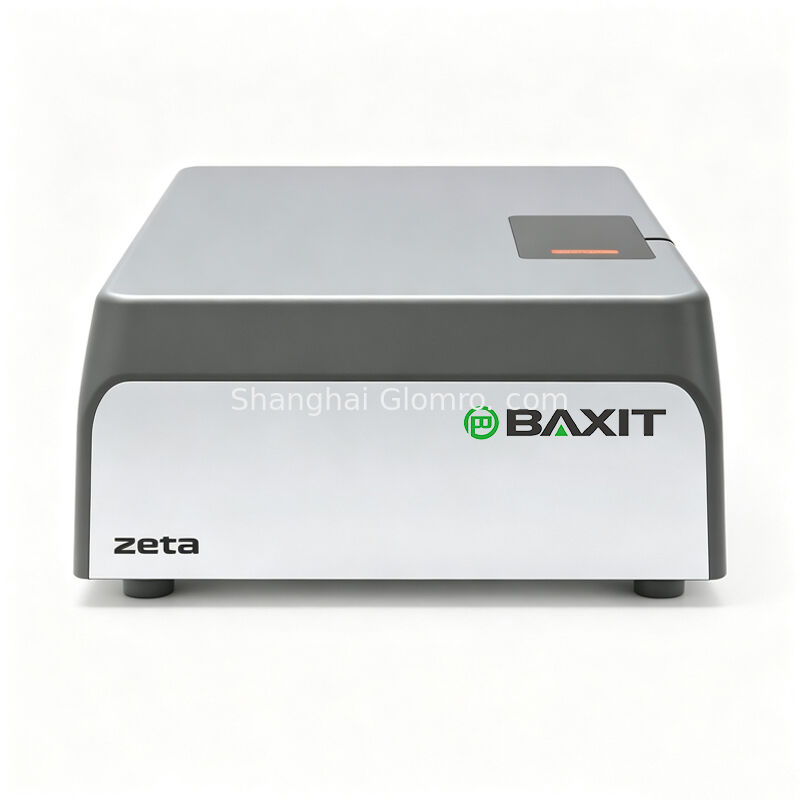

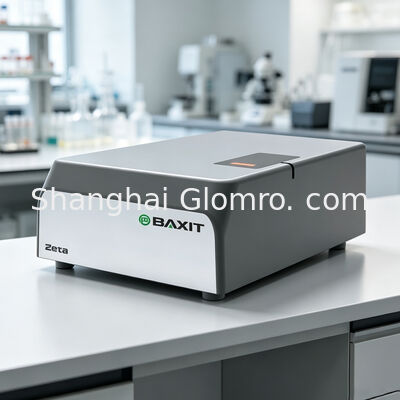

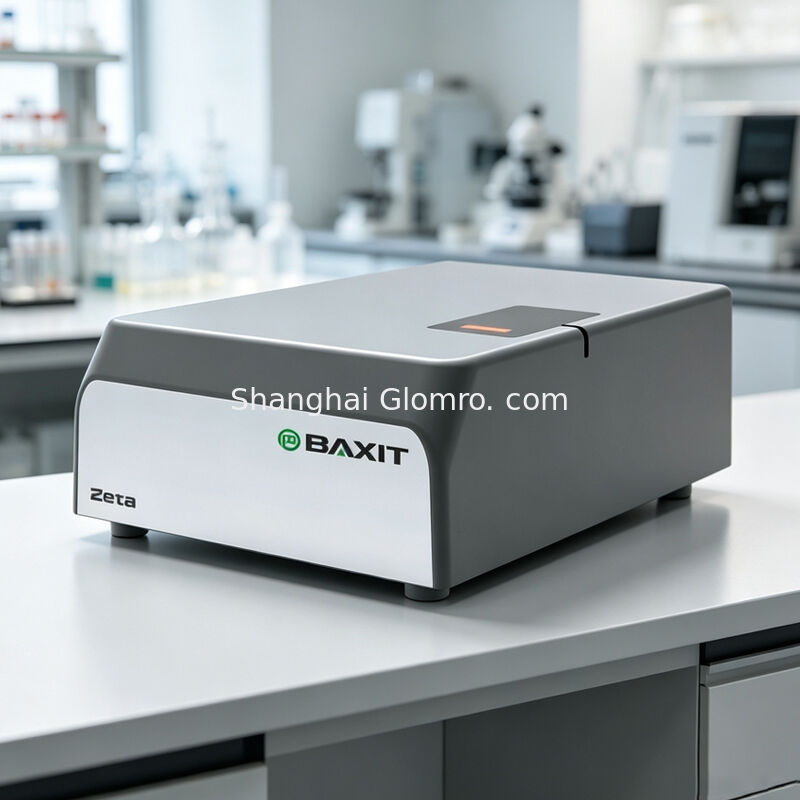

Nano Boyut ve Zeta Potansiyel Analizörü
Enstrüman Tanıtımı
Nanopartikül boyutu ve Zeta potansiyel analizörü, nanopartikül boyutu testini ve Zeta potansiyel testini birleştiren en yeni entegre analiz aracımızdır. Numunedeki parçacıkların Brownian hareketi tarafından oluşturulan dağınık ışık yoğunluğunun dalgalanma sinyalini ölçerek ve parçacıkların difüzyon katsayısını analiz etmek için dijital korelatör aracılığıyla otokorelasyon fonksiyonunu elde ederek dinamik ışık saçılımı (DLS) prensibini kullanır. Parçacık boyutu ve dağılımı Stokes-Einstein denklemine göre hesaplanır; Parçacıkların elektroforetik hareketliliği, uygulanan bir elektrik alanı altında parçacıklar tarafından saçılan ışığın frekans kaymasının elektroforetik ışık saçılımı (ELS) tekniği kullanılarak test edilmesiyle belirlendi ve parçacıkların Zeta potansiyeli ve dağılımı Henry denklemine göre hesaplandı; Standart maddenin ve numunenin farklı konsantrasyonlarında saçılan ışığın ortalama yoğunluğunu ölçmek, her konsantrasyonda Rayleigh oranını hesaplamak ve proteinlerin ve polimerlerin moleküler ağırlığını ve ikinci Vili katsayısını elde etmek için Debye eğrisini çizmek için statik ışık saçılımı (SLS) tekniği kullanıldı.
Nanoparçacık boyutu ve potansiyel testinin şematik diyagramı
Ana Özellikler
1. Yüksek hassasiyet için tüm fiber test optik yolu
Yüksek performanslı, düşük gürültülü fiber bağlantılı yarı iletken lazer ve tamamı fiber dinamik saçılan ışık alma sistemi ile oluşturulan test optik yolu, fotodetektör olarak düşük karanlık sayımı, yüksek hassasiyetli HAMAMASTU fotoçoğaltıcı tüp (PMT) kullanılarak tüm test sistemine son derece yüksek hassasiyet ve sinyal-gürültü oranı vererek test doğruluğu ve yüksek çözünürlük için temel oluşturur.
2,Tam aralıklı kalibrasyon doğrulaması test doğruluğunu sağlar
Kalibrasyon doğrulaması, tamamı %1'den az (ulusal standart GB/T29022-2021/ISO22412:2017 gerekliliklerinden daha yüksek) test doğruluk hatalarıyla birden fazla ulusal parçacık boyutu referans malzemesi kullanılarak tüm aralıkta gerçekleştirilir.
3 Yüksek hassasiyetli sabit sıcaklık kontrolü test stabilitesini sağlar
Otomatik sabit sıcaklık teknolojisine sahip yarı iletken lazer, istikrarlı ve güvenilir lazer çıkışı sağlar. Yüksek hassasiyetli sabit sıcaklık kontrol sistemi, test süreci boyunca numune hücresinde test edilen numuneyi sabit bir sıcaklıkta tutar, sıcaklık değişimlerinden dolayı orta viskozite ve parçacık Brownian hareket hızındaki değişikliklerin neden olduğu test sapmalarını önler, böylece test sonuçlarının güvenilirliğini ve stabilitesini sağlar.
|
Test sayısı
|
Ortalama parçacık boyutu test değeri
|
|
1 numara
|
15,89 nm
|
|
No.2
|
16,08 nm
|
|
No.3
|
16.01nm
|
|
No.4
|
16,14nm
|
|
No.5
|
16,19 deniz mili
|
|
No.6
|
16.11nm
|
|
Ortalama
|
16,07 nm
|
|
Standart sapma
|
0,11nm
|
|
Tekrarlanabilirlik hatası
|
%0,66
|
4 Yüksek çözünürlük için yüksek hızlı dijital bağdaştırıcı
Kendi geliştirdiğimiz yüksek hızlı dijital korelatör, sinyal işlemenin temel bileşeni olarak, dinamik dağınık ışık yoğunluğunu gerçek zamanlı olarak yüksek hızda toplar ve otokorelasyon işlemlerini gerçekleştirir. 6ns sinyal çözünürlüğünü, 100 megabit veri işleme hızını ve 1011'in üzerinde bir doğrusal dinamik aralığı tanımlama yeteneğine sahip olup, tüm aralık boyunca farklı boyutlardaki parçacıkların otokorelasyon eğrisinin bütünlüğünü sağlar.
5. Kosinüs uydurma analiz yöntemi hızlı test yapılmasını sağlar
Uygulanan bir elektrik alanı tarafından yönlendirilen parçacıkların hareketi, yönlü elektroforetik hareketi ve düzensiz Brown hareketini içerir. Bu nedenle, saçılan ışık yoğunluğunun tespit edilmesiyle elde edilen otokorelasyon fonksiyonu, parçacık difüzyon ve elektroforetik hareket sinyallerinin süperpozisyonudur. Kosinüs uydurma analiz yöntemi, otokorelasyon fonksiyonundaki elektroforetik hareketin neden olduğu Doppler frekans kayma sinyalini kısa sürede etkili bir şekilde elde ederek Brownian hareketinin etkisini ortadan kaldırabilir. Elektrot polarizasyonunu hafifletirken ve Zeta potansiyel numune hücresinin hizmet ömrünü uzatırken hızlı Zeta potansiyel testi gerçekleştirmek.
Uygulama kapsamı:
Yeni malzemeler, ince kimyasallar, biyomühendislik, boyalar ve kaplamalar, gıda ve ilaç, havacılık, savunma bilimi ve teknolojisi vb. gibi çeşitli alanlarda organik veya inorganik nanoemülsiyonlar, tozlar, polimerler, miseller, viral antikorlar vb. numunelerin parçacık boyutunu, Zeta potansiyelini ve moleküler ağırlığını test etmek için yaygın olarak kullanılır. Malzeme performansını incelemek ve geliştirmek, üretim maliyetlerini kontrol etmek ve dispersiyon sistemlerinin stabilitesini ve parçacık eğilimini değerlendirmek için bir veri tabanı sağlar. aglomerasyon.
Ürün avantajı
² Yüksek oranlı, yüksek hassasiyetli korelatör
² Japonya'dan Hamamatsu Yüksek Hassasiyetli fotomultiplier tüpü
² Çift hava akışı sirkülasyon yapısı
² Tam DC güç kaynağı
² Japon Opnex sabit sıcaklık ve güç lazeri
BXT-N9-D Fotokorelasyonlu Nanopartikül boyutu analiz cihazının teknik parametreleri ve ayrıntılı konfigürasyonu
| Modeli |
BXT-N9-D
|
| Test Prensipleri |
Dinamik ışık saçılımı (DLS), elektroforetik ışık saçılımı (ELS), statik ışık saçılımı (SLS), Foton korelasyon spektroskopisi (PCS)
|
| Standartları uygulayın |
GB/T 29022-2021/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996
GB/T 32671.2-2019/ISO 13309-2:2012
|
| Test Parametreleri |
Parçacık boyutu, Zeta potansiyeli, molekül ağırlığı, ikinci Vili katsayısı
|
| Parçacık boyutu |
Saçılma Açısı |
90° |
| Test aralığı |
0.5nm-10.000nm |
| Doğruluk hatası |
±%1 (NIS izlenebilir referans malzemesi) |
| Tekrarlanabilirlik hatası |
±%1 (NIS izlenebilir referans malzemesi) |
| Konsantrasyon aralığı |
0,1 mg/ml-%40 a/h* |
| Eğilim testi |
Sıcaklık eğilimleri, zaman eğilimleri |
| Örnek hücre (isteğe bağlı) |
4ml polistiren küvetler, 4ml kuvars cam küvetler, 40μl mikroküvetler |
| Zeta potansiyeli |
Saçılma Açısı |
12° |
| Zeta potansiyel aralığı |
Gerçek sınır yok |
| Elektroforetik mobilite aralığı |
>+20μm·cm/V·s / <-20μm·cm/V·s |
| İletkenlik aralığı |
0-270 mS/cm* |
| Test için uygun çeşitli parçacık boyutları |
1 nm - 120μM * |
| Elektrot |
U-şekilli kılcal elektrot |
| Molekül ağırlığı |
Ölçüm aralığı |
340 Da - 2×107baba* |
Sistem Parametreleri
|
Işık kaynağı |
Yüksek performanslı katı hal lazeri, λ = 532 nm, P = 30 mW |
| Işık düğüm aralığını vurgular |
%0-100 otomatik ayarlama |
| Dedektör |
Fotomultiplier tüp (PMT) |
| Korelatör |
512 fiziksel kanal, örnekleme süresi 0,1us - 1ms dinamik olarak ayarlanabilir |
| Sıcaklık kontrol aralığı |
5°C ila 90°C |
| Sıcaklık kontrol doğruluğu |
Artı veya eksi 0,1°C |
| Çalışma güç kaynağı |
AC 100V-240V @ 50Hz-60Hz, DC 12V/10A |
| Çevre gereksinimleri |
5-45°C, %10 - %85 bağıl nem (yoğuşmasız) |
| Görünüm boyutları |
650mm×410mm×200mm |
| Toplam ağırlık |
20Kg |
| Not: * Örnek ve seçenekle ilgili |
