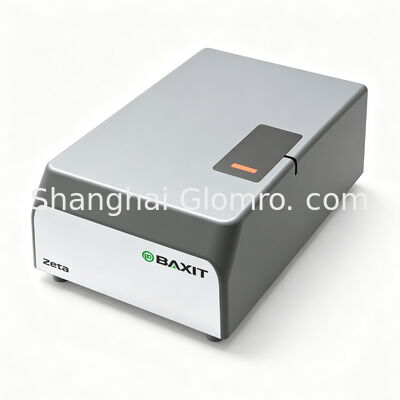

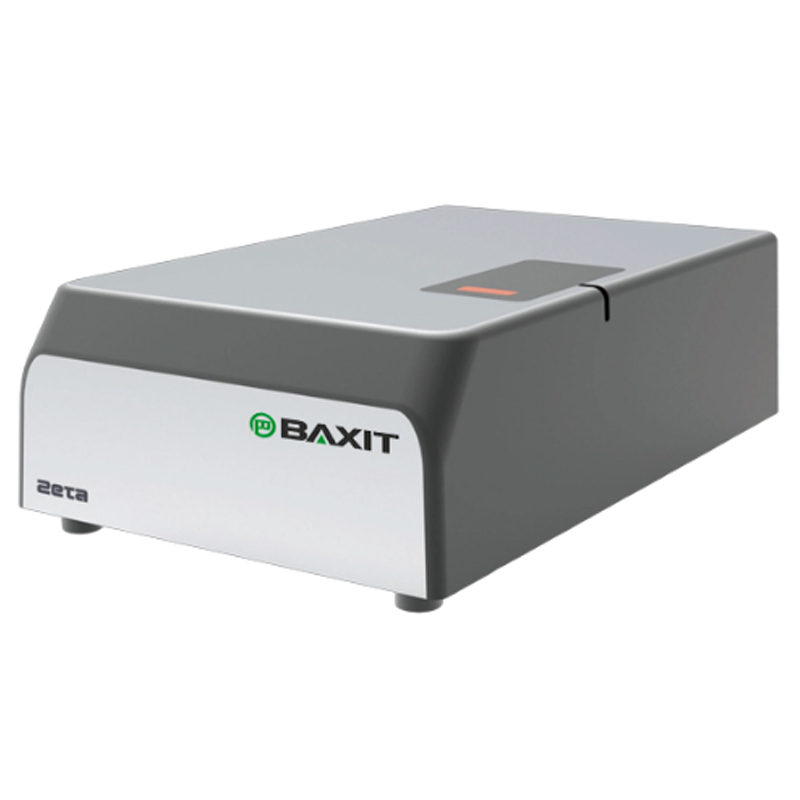

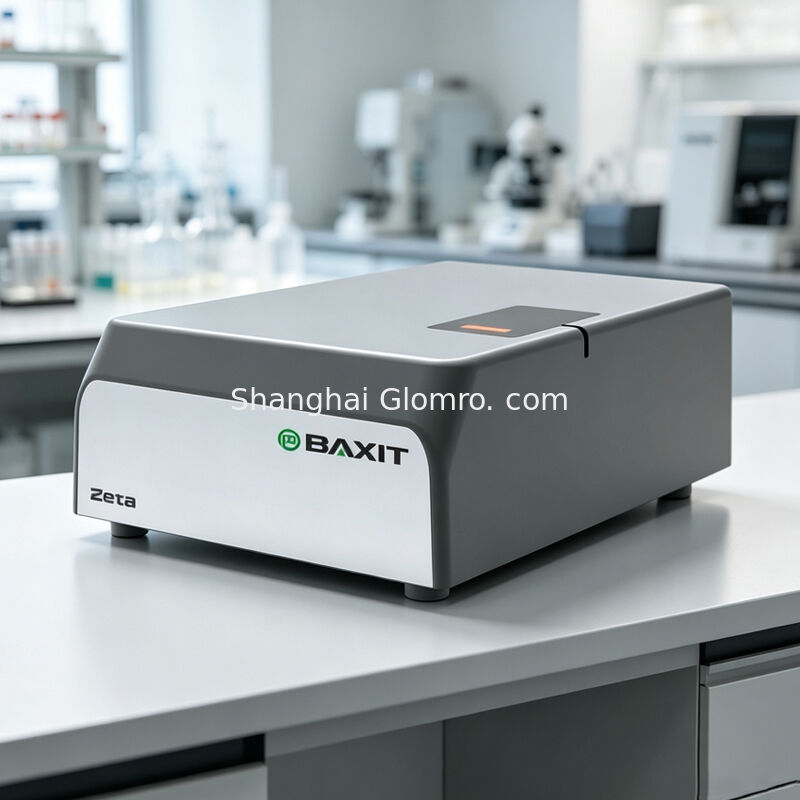

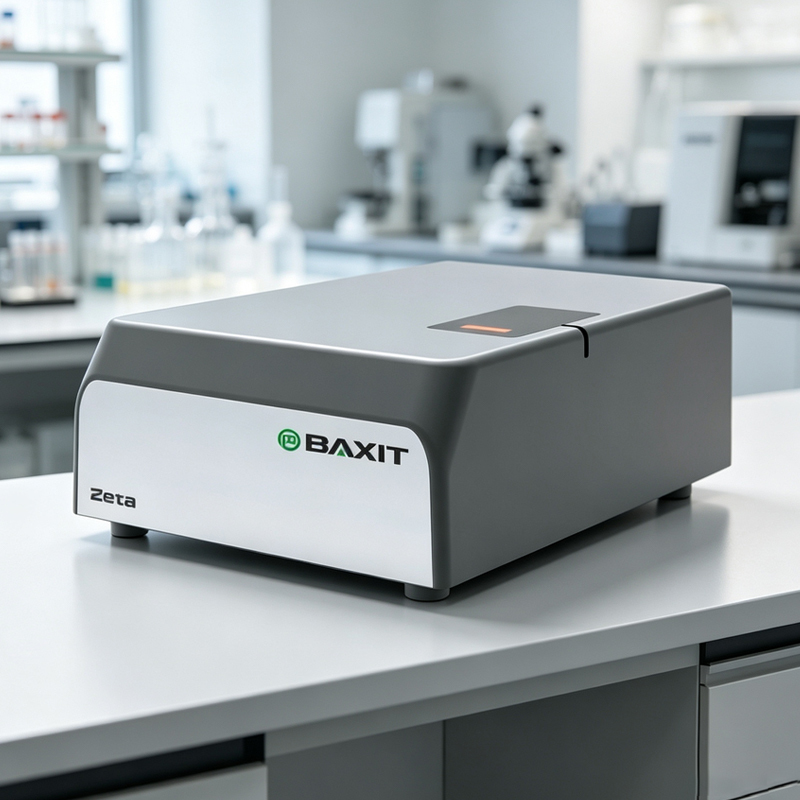

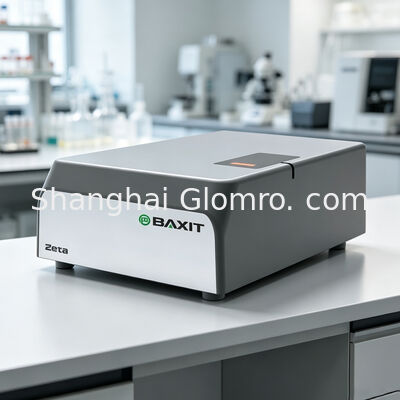

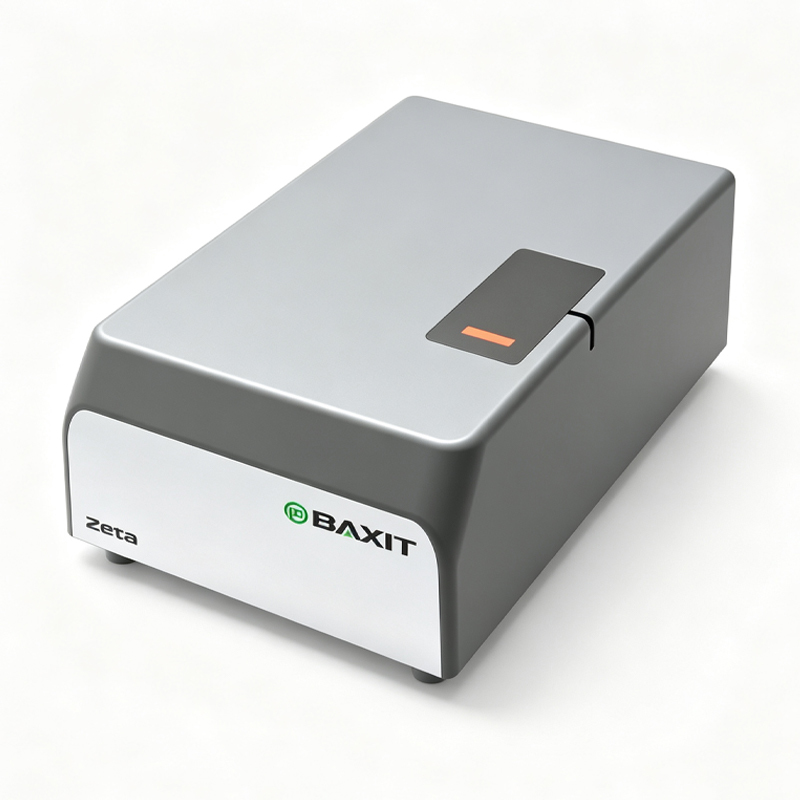

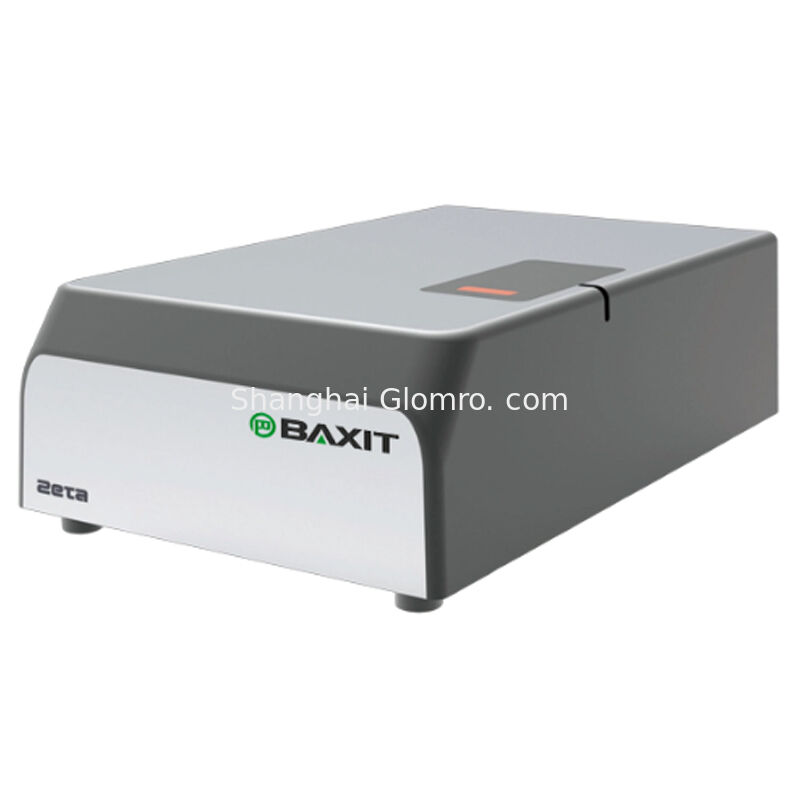

Nano Boyut ve Zeta Potansiyel Analizörü
Enstrüman Girişi
Nanopartikül boyutu ve Zeta potansiyeli analizatörü, nanopartikül boyutu testini ve Zeta potansiyeli testini birleştiren en son entegre analiz aletimiz. It uses the dynamic light scattering (DLS) principle by measuring the fluctuation signal of scattered light intensity generated by Brownian motion of particles in the sample and obtaining the autocorrelation function through the digital correlator to analyze the diffusion coefficient of particlesParçacık büyüklüğü ve dağılımı Stokes-Einstein denklemine göre hesaplanır. The electrophoretic mobility of the particles was determined by testing the frequency shift of the light scattered by the particles under an applied electric field using the electrophoretic light scattering (ELS) technique, ve Zeta potansiyeli ve parçacıkların dağılımı Henry denklemine göre hesaplandı;Standart maddenin ve numunenin farklı konsantrasyonlarında dağılmış ışığın ortalama yoğunluğunu ölçmek için statik ışık dağılımı (SLS) tekniği kullanıldı., her konsantrasyonda Rayleigh oranını hesaplayın ve proteinlerin ve polimerlerin moleküler ağırlığını ve ikinci Vili katsayısını elde etmek için Debye eğrisini çizin.
Nanopartikül boyutunun ve potansiyel testin şematik şeması
Ana Özellikleri
1Yüksek hassasiyet için tüm fiber testi optik yolu
Yüksek performanslı, düşük gürültülü, fiber-coupled yarı iletken lazer ve düşük karanlık sayısını kullanan tüm fiber dinamik saçılan ışık alıcı sistemi ile inşa edilen test optik yolu,yüksek hassasiyetli HAMAMASTU fotomultiplier tüpü (PMT) fotodetektör olarak, tüm test sistemine son derece yüksek hassasiyet ve sinyal-gürültü oranı verir ve test doğruluğunun ve yüksek çözünürlüğün temelini oluşturur.
2,Tam menzilli kalibrasyon doğrulama, testin doğruluğunu sağlar
Kalibrasyon doğrulama, çoklu ulusal parçacık boyutu referans malzemeleri kullanılarak tüm aralık üzerinde gerçekleştirilir.Test doğruluğu hatalarının hepsi %1'den az (ulusal standart GB/T29022-2021/ISO22412'nin gereksinimlerinden daha yüksek):2017).
3 Yüksek hassasiyetli sabit sıcaklık kontrolü test istikrarını sağlar
Otomatik sabit sıcaklık teknolojisi ile yarı iletkenli lazer, istikrarlı ve güvenilir lazer çıkışını sağlar.Yüksek hassasiyetli sabit sıcaklık kontrol sistemi, test süreci boyunca test edilen örneği örnek hücresinde sabit bir sıcaklıkta tutar., sıcaklık değişimleri nedeniyle orta viskozitede ve Browni hareket hızında değişikliklerden kaynaklanan test sapmalarının önlenmesi, böylece test sonuçlarının güvenilirliği ve istikrarı sağlanır.
|
Test sayısı
|
Ortalama parçacık boyutu test değeri
|
|
- Hayır, hayır.1
|
15.89 nm
|
|
- Hayır, hayır.2
|
16.08 nm
|
|
- Hayır, hayır.3
|
16.01 nm
|
|
- Hayır, hayır.4
|
16.14 nm
|
|
- Hayır, hayır.5
|
16.19 nm
|
|
- Hayır, hayır.6
|
16.11 nm
|
|
Ortalama
|
16.07 nm
|
|
Standart sapma
|
0.11 nm
|
|
Tekrarlanabilirlik hatası
|
0.66%
|
4 Yüksek çözünürlüklü yüksek hızlı dijital korelatör
Kendi geliştirdiğimiz yüksek hızlı dijital korelatör, sinyal işleme için temel bileşen olarak,Yüksek hızda gerçek zamanlı olarak dinamik saçılmış ışık yoğunluğunu toplar ve oto korelasyon işlemleri gerçekleştirir6ns sinyal çözünürlüğü, 100 megabit veri işleme hızı ve 1011'in üzerindeki doğrusal dinamik aralığı tespit etme yeteneğine sahiptir.Farklı boyutlara sahip parçacıkların oto-korrelasyon eğrisinin bütünlüğünün tüm aralığında sağlanması.
5Kosinüs uygunluk analizi yöntemi hızlı testleri mümkün kılar.
Elektrik alanı tarafından yönlendirilmiş parçacıkların hareketi, yönlü elektroforetik hareketi ve düzensiz Brownian hareketi içerir.Dağıtılmış ışık yoğunluğunu tespit ederek elde edilen oto korelasyon fonksiyonu, parçacık difüzyonu ve elektroforetik hareket sinyallerinin üst üste konmasıdır.. Kosinüs uygunluk analizi yöntemi, oto korelasyon fonksiyonundaki elektroforetik hareketten kaynaklanan Doppler frekans kayması sinyalini kısa bir sürede etkili bir şekilde alabilir,Browni hareketinin etkisini ortadan kaldırmakElektrot kutuplaşmasını hafifletirken ve Zeta potansiyel örnek hücresinin hizmet ömrünü artırırken hızlı Zeta potansiyel testini elde etmek için.
Uygulama alanı:
Organik veya inorganik nanoemülsiyonlar, tozlar, polimerler, mikeller, viral antikorlar vb. gibi örneklerin parçacık boyutunu, Zeta potansiyelini ve moleküler ağırlığını test etmek için yaygın olarak kullanılır.Yeni malzemeler de dahil olmak üzere çeşitli alanlarda, ince kimyasallar, biyo mühendislik, boyalar ve kaplamalar, gıda ve tıp, havacılık, savunma bilimi ve teknolojisi vb.Üretim maliyetlerinin kontrolü, ve dağınıklık sistemlerinin istikrarını ve parçacık toplanma eğilimini değerlendirir.
Ürün avantajı
² Yüksek oran, yüksek hassasiyet korelatörü
² Japonya'dan Hamamatsu Yüksek Duyarlılıklı Fotomultiplier tüpü
² Çift hava akışı dolaşımı yapısı
² Tam DC güç kaynağı
² Japon Opnex sabit sıcaklık ve güç lazer
BXT-N9-D Foto-korrelasyonlu Nanopartikül büyüklüğü analizatörünün teknik parametreleri ve ayrıntılı yapılandırması
| Model |
BXT- N9-D
|
| Test İlkeleri |
Dinamik ışık dağılımı (DLS), elektroforetik ışık dağılımı (ELS), statik ışık dağılımı (SLS), foton korelasyon spektroskopi (PCS)
|
| Standartları uygulayın |
GB/T 29022-2021/ISO 22412:20171996
GB/T 32671.2-2019/ISO 13309-2:2012
|
| Test parametreleri |
Parçacık boyutu, Zeta potansiyeli, moleküler ağırlık, ikinci Vili katsayısı
|
| Parçacık boyutu |
Dağınıklık açısı |
90° |
| Test aralığı |
0.5nm-10,000nm |
| Doğruluk hatası |
± 1% (NIS izlenebilir referans malzemesi) |
| Tekrarlanabilirlik hatası |
± 1% (NIS izlenebilir referans malzemesi) |
| Konsantrasyon aralığı |
0.1mg/ml-40% w/v* |
| Eğilim testi |
Sıcaklık eğilimleri, zaman trendleri |
| Örnek hücre (ihtiyaç duyulmaz) |
4 ml polistiren küvetleri, 4 ml kuvars cam küvetleri, 40μl mikro küvetler |
| Zeta potansiyeli |
Dağınıklık açısı |
12° |
| Zeta potansiyel aralığı |
Gerçek sınırlama yok. |
| Elektroforetik hareketlilik aralığı |
>+20μm·cm/V·s / <-20μm·cm/V·s |
| İletilebilirlik aralığı |
0-270 mS/cm* |
| Test için uygun bir parçacık boyutu aralığı |
1nm - 120μm * |
| Elektrot |
U şeklindeki kapilyar elektrot |
| Moleküler ağırlık |
Ölçüm aralığı |
340 Da - 2×107Evet.* |
Sistem parametreleri
|
Işık kaynağı |
Yüksek performanslı katı durum lazer, λ = 532nm, P = 30mW |
| Işık düğümlerin aralığını vurgular. |
0-100% Otomatik ayar |
| Detektör |
Fotomultiplier tüpü (PMT) |
| Korrelatör |
512 fiziksel kanal, örnekleme süresi 0.1us - 1ms dinamik ayarlanabilir |
| Sıcaklık kontrol aralığı |
5°C ila 90°C°C |
| Sıcaklık kontrolünün doğruluğu |
Artı veya eksi 0,1°C |
| Çalışma güç kaynağı |
AC 100V-240V @ 50Hz-60Hz, DC 12V/10A |
| Çevre gereksinimleri |
5-45°C, %10 - %85 göreceli nem (kondansiyon yok) |
| Görünüm boyutları |
650 mm × 410 mm × 200 mm |
| Toplam ağırlık |
20kg |
| Not: * Örnek ve seçenek ile ilgili |
